Modulul C, Subiectul al III-lea, a)

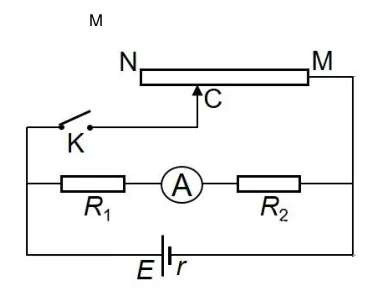

III. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Bateria este formată prin legarea în serie a patru generatoare identice, fiecare având t.e.m. E₀ = 1,0 V și rezistența interioară r₀. Se cunosc: R₁ = 3,0 Ω, R₂ = 5,0 Ω, iar firul conductor, notat NM, al reostatului cu cursor, are lungimea Lₙₘ = 90 cm și rezistența electrică totală Rₙₘ = 48 Ω. Întrerupătorul K este deschis, iar ampermetrul ideal montat în circuit (Rₐ ≅ 0 Ω) indică intensitatea I = 400 mA. Schema circuitului este pe pagina 3 a subiectului.
