Modulul C, Subiectul al III-lea, d)

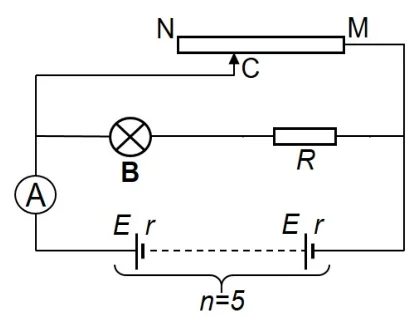

III. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Bateria este alcătuită din n = 5 generatoare identice înseriate, având fiecare tensiunea electromotoare E = 20 V și rezistența interioară r = 4 Ω. Becul montat în circuit (B) are tensiunea nominală Uₙ = 50 V și puterea nominală Pₙ = 25 W, rezistența electrică a rezistorului este R = 60 Ω și rezistența electrică a ampermetrului este R_A = 5 Ω. Cursorul C al reostatului este fixat la jumătatea reostatului. Becul funcționează la parametri nominali. Determinați:
