Modulul C, Subiectul al III-lea, c)

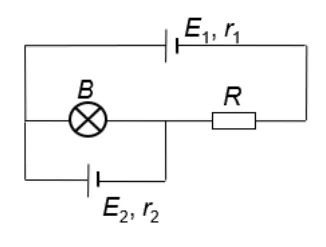

În figura alăturată este reprezentată schema unui circuit electric. Pe soclul becului B sunt înscrise valorile nominale „6 V; 3 A”. Becul funcționează la parametrii lui nominali. Puterea totală debitată de bateria cu parametrii E₁ = 40 V și r₁ = 1 Ω este de două ori mai mare decât puterea totală debitată de bateria cu parametrii E₂ = 10 V și r₂. Schema circuitului cu becul B, rezistorul R și cele două baterii, inclusiv polaritățile lor, este pe pagina 3 a subiectului, la problema III.
