Modulul C, Subiectul al II-lea, b)

Bacalaureat 2021, Fizică tehnologic, simularea națională.

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Generatorul electric are tensiunea electromotoare E = 8 V, iar rezistorii din circuit au rezistențele electrice R₁ = 6 Ω, R₂ = 8 Ω și respectiv R₃ = 24 Ω. Dacă întrerupătorul (K) este deschis, ampermetrul ideal (R_A ≅ 0 Ω) indică intensitatea I₀ = 0,5 A. Determinați:

Cerința

4 puncte

valoarea rezistenței interioare a generatorului;

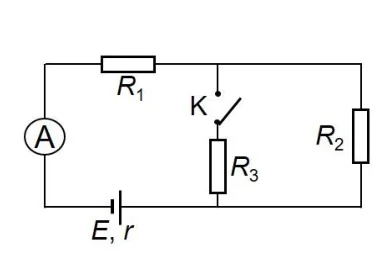

Figura din subiect
Arată baremul

Răspuns: r = 2 Ω

Se punctează oricare alte modalități de rezolvare corectă a cerințelor. C. Subiectul al II-lea b. Pentru: 4p E = I₀(R₁ + R₂ + r) - 3p rezultat final r = 2 Ω - 1p
