Modulul C, Subiectul al II-lea, b)

Bacalaureat 2024, Fizică tehnologic, simularea națională.

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Sursa are tensiunea electromotoare E = 6 V și rezistența interioară r = 10 Ω. Rezistențele electrice ale rezistoarelor din circuit sunt: R₁ = 20 Ω, R₂ = 40 Ω, R₃ = 10 Ω. Ampermetrul este considerat ideal (Rₐ ≅ 0 Ω). Inițial întrerupătorul K₁ este deschis. Schema circuitului este în figura aferentă subiectului II de pe pagina 3.

Cerința

4 puncte

Determinați valoarea tensiunii indicate de un voltmetru ideal (Rᵥ → ∞) conectat la bornele rezistorului R₁.

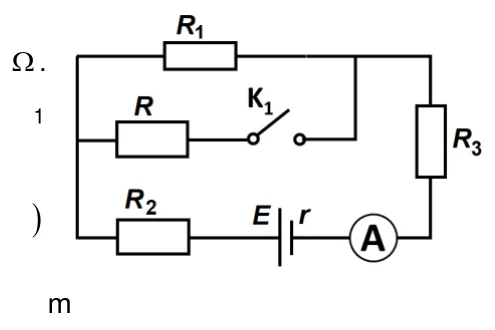

Figura din subiect
Arată baremul

Răspuns: U₁ = 1,5 V

C. Subiectul al II-lea b. Pentru: - 4p I₁ = E/(Rₑ + r) - 2p U₁ = I₁·R₁ - 1p rezultat final U₁ = 1,5 V - 1p
