Modulul C, Subiectul al II-lea, a)

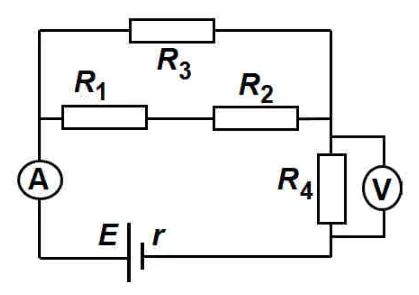

II. Rezolvați următoarea problemă: (15 puncte) Se consideră circuitul electric a cărui schemă este reprezentată în figura alăturată. Rezistențele electrice ale rezistoarelor sunt: R₁ = 20 Ω, R₂ = 40 Ω, R₃ = 30 Ω și R₄ = 24 Ω. Tensiunea electromotoare a bateriei este E = 72 V, iar rezistența interioară r este necunoscută. Instrumentele de măsură montate în circuit sunt considerate ideale (R_A ≅ 0 Ω; R_V → ∞). Intensitatea curentului indicată de ampermetru este I_A = 1,5 A. Determinați:
