Modulul C, Subiectul al II-lea, a)

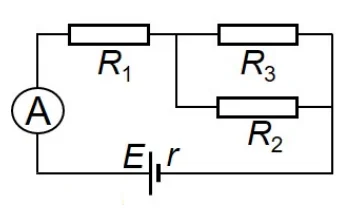

II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Generatorul are tensiunea electromotoare E = 60 V și rezistența interioară r = 6 Ω. Rezistoarele au rezistențele electrice R₁ = 24 Ω, R₂ = 30 Ω și R₃ = 60 Ω, ampermetrul este ideal (R_A ≅ 0 Ω), iar conductoarele de legătură au rezistența electrică neglijabilă.

În schema originală de pe pagina 3, rezistoarele R₂ și R₃ sunt conectate în paralel. Rezistorul R₁ și ampermetrul A sunt în serie cu această grupare și cu generatorul E, r.
