Modulul C, Subiectul al II-lea, a)

Bacalaureat 2023, Fizică tehnologic, model de subiect.

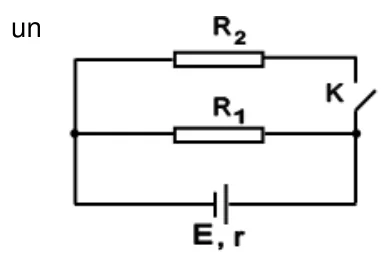

II. Rezolvați următoarea problemă: (15 puncte) Circuitul din figura alăturată conține un generator electric cu t.e.m. E = 6 V și rezistența interioară r = 0,5 Ω, două rezistoare având rezistențele electrice R₁ = 1,5 Ω, R₂ = 3 Ω și un întrerupător K.

Cerința

4 puncte

Calculați tensiunea la bornele rezistorului R₁ când întrerupătorul K este deschis.

Figura din subiect
Arată baremul

Răspuns: 4,5 V

C. Subiectul al II-lea II.a. Pentru: 4p I_d = E/(R₁ + r) - 1p U₁ = I_d·R₁ - 2p rezultat final: U₁ = 4,5 V - 1p
