Bacalaureat, Fizică, 2021-2026. Rezolvă-le pe rând, cu baremul la îndemână.
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Două generatoare electrice identice, având fiecare tensiunea electromotoare E și rezistența interioară r, sunt conectate în serie și alimentează un rezistor cu rezistența electrică R = r. Tensiunea la bornele unui generator are expresia: a. U₀ = E b. U₀ = E/2 c. U₀ = E/3 d. U₀ = 2E (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. Graficul I(U) este inclus în figura de la pagina 3.

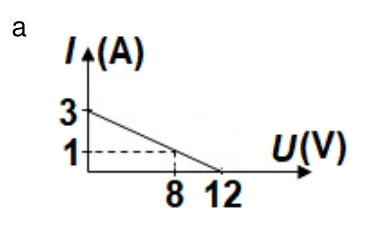

Un circuit electric simplu este compus dintr-o sursă de tensiune și un consumator a cărui rezistență electrică poate fi modificată. În graficul alăturat este reprezentată dependența I = f(U), a intensității curentului electric din circuit în funcție de tensiunea electrică de la bornele sursei. Atunci când intensitatea curentului electric din circuit are valoarea I = 1 A, căderea de tensiune pe rezistența interioară a sursei are valoarea: a. 2 V b. 4 V c. 8 V d. 10 V
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Două rezistoare cu rezistențele electrice 3R și 7R sunt grupate în serie. Alte două rezistoare, cu rezistențele electrice 4R și 6R, sunt grupate în paralel. Conectând pe rând cele două grupări de rezistoare la bornele unei surse ideale (r = 0 Ω), raportul intensităților curenților electrici care străbat sursa este: a. Iₛ/Iₚ = 0,24 b. Iₛ/Iₚ = 0,48 c. Iₛ/Iₚ = 0,72 d. Iₛ/Iₚ = 1,2 (3p)
Un circuit electric simplu este compus dintr-o sursă de tensiune și un consumator a cărui rezistență electrică poate fi variată. În graficul alăturat este reprezentată dependența I = f(U) a intensității curentului electric din circuit în funcție de tensiunea electrică măsurată la bornele sursei. Tensiunea electromotoare a sursei și rezistența electrică interioară a acesteia au valorile: a. E = 8 V și r = 1 Ω b. E = 8 V și r = 3 Ω c. E = 12 V și r = 3 Ω d. E = 12 V și r = 4 Ω (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
În graficul din figura alăturată este reprezentată dependența rezistenței electrice R a unui fir conductor de temperatura t a acestuia. Coeficientul de temperatură α al rezistivității conductorului are valoarea: a. 12·10⁻³ grad⁻¹ b. 6·10⁻³ grad⁻¹ c. 6·10⁻⁴ grad⁻¹ d. 12·10⁻⁴ grad⁻¹
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Prin legarea în serie a două rezistoare rezistența electrică a grupării este Rₛ = 9 Ω, iar prin legarea în paralel a celor două rezistoare rezistența electrică a grupării este Rₚ = 2 Ω. Rezistențele electrice ale celor două rezistoare au valorile: a. 1 Ω; 8 Ω b. 2 Ω; 7 Ω c. 3 Ω; 6 Ω d. 4 Ω; 5 Ω (3p)
Un generator cu rezistența interioară r = 6 Ω debitează aceeași putere electrică pe circuitul exterior fie dacă la bornele lui este legat un consumator cu rezistența electrică R₁ = 12 Ω, fie dacă la bornele lui este legat un alt consumator cu rezistența electrică R₂. Rezistența R₂ are valoarea: a. R₂ = 3 Ω b. R₂ = 6 Ω c. R₂ = 10 Ω d. R₂ = 18 Ω (3p)
Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
O baterie este formată din N surse electrice identice legate în paralel. Fiecare sursă are tensiunea electromotoare E și rezistența interioară r. La bornele bateriei este conectat un rezistor cu rezistența electrică R = r. Intensitatea curentului electric prin rezistor are expresia: a. I = (N + 1)E/(Nr) b. I = E/[N(N + 1)r] c. I = E/[(N + 1)r] d. I = NE/[(N + 1)r]
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Un rezistor este confecționat dintr-un fir de alamă cu lungimea L = 10 m și aria secțiunii transversale S = 1 mm². Rezistorul este parcurs de curent electric cu intensitatea I = 2 A. Rezistivitatea alamei în condițiile date este ρ = 5 · 10⁻⁸ Ω · m. Tensiunea electrică aplicată la bornele rezistorului are valoarea: a. U = 0,1 V b. U = 1 V c. U = 10 V d. U = 100 V (3p)
În graficul din figura alăturată este reprezentată variația în timp a intensității curentului electric printr-un conductor metalic. În intervalul de timp [3 s; 5 s], prin secțiunea transversală a conductorului este transportată sarcina electrică: a. 5 mC b. 10 mC c. 24 mC d. 40 mC (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
O baterie alimentează un consumator a cărui rezistență electrică poate fi modificată. În figura alăturată este reprezentat graficul puterii disipate pe consumator în funcție de intensitatea curentului prin baterie. Tensiunea electromotoare a bateriei este egală cu: a. 4,5 V b. 9 V c. 13,5 V d. 15 V (3p)
Se consideră sarcina electrică elementară e = 1,6·10⁻¹⁹ C. I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
În figura alăturată este reprezentată dependența tensiunii la bornele unui generator de intensitatea curentului electric prin acesta. Rezistența interioară a generatorului are valoarea: a. 0,6 Ω b. 1,5 Ω c. 2,0 Ω d. 2,5 Ω
Se consideră sarcina electrică elementară e = 1,6 · 10⁻¹⁹ C. I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
La bornele unui generator electric se conectează un rezistor având rezistența electrică R₁ = 4 Ω. Se deconectează acest rezistor, iar la bornele aceluiași generator se conectează un alt rezistor având R₂ = 9 Ω. Se constată că puterea disipată de rezistorul R₁ este egală cu puterea disipată de rezistorul R₂. Rezistența interioară a generatorului este: a. r = 2,5 Ω b. r = 5 Ω c. r = 6 Ω d. r = 6,5 Ω (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Energia electrică consumată de un rezistor parcurs de un curent electric cu intensitatea de I = 4 A este Wₜ = 230,4 kJ în Δt = 80 min. Tensiunea la bornele consumatorului este: a. 144 V b. 96 V c. 48 V d. 12 V (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Două baterii identice, având fiecare tensiunea electromotoare E = 6 V și rezistența interioară r = 1 Ω, sunt legate în serie și alimentează un consumator cu rezistența electrică R = 10 Ω. Intensitatea curentului electric prin consumator are valoarea: a. 0,54 A b. 1 A c. 1,2 A d. 1,5 A
La bornele unei baterii cu tensiunea electromotoare constantă se conectează un consumator a cărui rezistență electrică este variabilă. În figura alăturată este reprezentată dependența tensiunii la bornele bateriei de intensitatea curentului electric care trece prin aceasta. Valoarea rezistenței interioare a bateriei este: a. 9,0 Ω b. 6,0 Ω c. 1,5 Ω d. 0,6 Ω
Secțiunea transversală a unui conductor este străbătută de sarcina electrică Q = 30 C într-un interval de timp Δt = 2 min. Intensitatea curentului electric care parcurge conductorul este: a. 25 A b. 15 A c. 250 mA d. 150 mA (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. Graficul P(R) este inclus în pagina 3: axa verticală P(W), axa orizontală R(Ω); maximul curbei este la R = 2 Ω și P = 50 W.
La bornele unei surse de tensiune constantă este conectat un consumator având rezistența electrică variabilă. În graficul din figura alăturată este reprezentată dependența puterii electrice disipate pe consumator în funcție de rezistența acestuia. Tensiunea electromotoare a generatorului este egală cu: a. 10 V b. 20 V c. 40 V d. 50 V
Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.

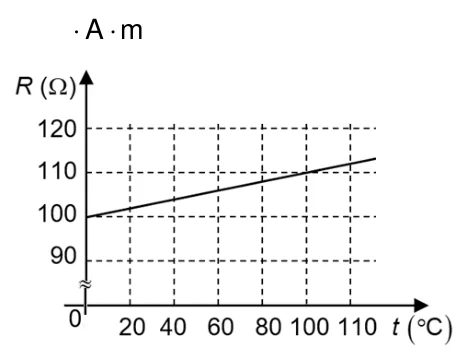

În graficul din figura alăturată este reprezentată dependența rezistenței unui rezistor de temperatura acestuia. Coeficientul termic al rezistivității materialului este: a. 1·10⁻⁴ K⁻¹ b. 1·10⁻³ K⁻¹ c. 5·10⁻³ K⁻¹ d. 1·10⁻² K⁻¹ (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. Graficul R(t) din figura de la pagina 3 are axele R (Ω) și t (°C). Dreapta trece prin punctele (0°C, 100 Ω) și (100°C, 150 Ω), cel din urmă fiind indicat prin linii ajutătoare punctate.
Dependența de temperatură a rezistenței unui conductor este redată în graficul din figura alăturată. Rezistența conductorului la temperatura de 80°C este: a. 120 Ω b. 130 Ω c. 140 Ω d. 145 Ω
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)

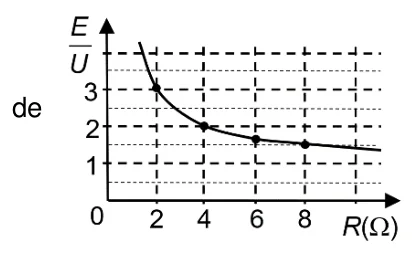

La bornele unei baterii cu tensiunea electromotoare E este conectat un reostat. Se modifică rezistența reostatului și se măsoară tensiunea U la bornele acestuia. În graficul din figura alăturată este reprezentată dependența raportului E/U de valoarea rezistenței reostatului. Rezistența interioară a bateriei are valoarea: a. 2 Ω b. 4 Ω c. 6 Ω d. 8 Ω (3p)
Un generator cu rezistența internă r alimentează un consumator cu rezistența electrică R, conectat la generator prin două fire conductoare identice. Rezistența electrică a unui fir conductor este R_f. Randamentul transferului de energie de la generator la consumator este egal cu: a. R/(R_f + r + 2R) b. R/(2R_f + r) c. 2R_f/(2R_f + r + R) d. R/(2R_f + r + R) (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte) Schema circuitului este figura aferentă itemului I.4 de pe pagina 3 a subiectului.

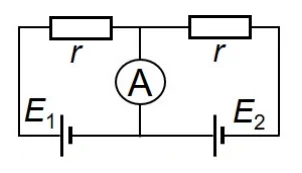

În circuitul din figura alăturată cele două generatoare au tensiunile electromotoare E₁ = 8 V, respectiv E₂ = 5 V și rezistență interioară nulă. Rezistorii sunt identici și au rezistența electrică r = 2 Ω. Ampermetrul montat în circuit este considerat ideal (Rₐ ≅ 0 Ω). Curentul electric măsurat de ampermetru are intensitatea egală cu: a. 1 A b. 1,5 A c. 2,5 A d. 6,5 A (3p)
Se consideră sarcina electrică elementară e = 1,6·10⁻¹⁹ C. I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
O grupare formată din patru rezistoare cu rezistențe electrice diferite, legate în paralel, este conectată la bornele unei surse de tensiune constantă. Afirmația corectă este: a. rezistența grupării scade atunci când rezistența electrică unui rezistor crește b. rezistența grupării este mai mică decât rezistența oricărui rezistor din grupare c. intensitatea curentului prin sursă crește dacă se scoate un rezistor din grupare d. intensitatea curentului electric ce străbate fiecare rezistor are aceeași valoare. (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Nichelul are rezistivitatea ρ₀ la temperatura de referință t₀ = 0°C. Se cunoaște α = 5 · 10⁻³ K⁻¹. Temperatura t₂ la care rezistivitatea electrică este cu 20% mai mare decât rezistivitatea la temperatura t₁ = 20°C este: a. t₂ = 24°C b. t₂ = 30°C c. t₂ = 40°C d. t₂ = 64°C (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Un dispozitiv electric are rezistența electrică R = 0,1 kΩ. Energia electrică consumată de dispozitivul electric într-un interval de timp de 20 min are valoarea W = 0,48 MJ. Valoarea intensității curentului electric care străbate dispozitivul este: a. 24 A b. 6 A c. 4 A d. 2 A
Randamentul transferului de putere al unei baterii electrice pe un rezistor de rezistență R este η = 75%. Rezistența interioară a bateriei este: a. r = R b. r = R/3 c. r = R/4 d. r = R/5
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)

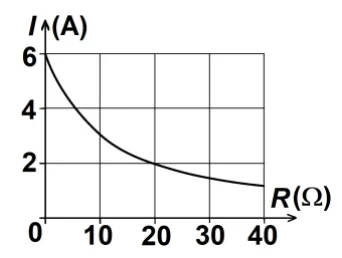

Un rezistor cu rezistența variabilă este conectat la bornele unei baterii. În figura alăturată este reprezentată dependența intensității curentului prin rezistor de valoarea rezistenței acestuia. Valoarea rezistenței interioare a bateriei este: a. r = 5 Ω b. r = 10 Ω c. r = 12 Ω d. r = 30 Ω (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Randamentul unui circuit electric simplu este egal cu: a. raportul dintre t.e.m. a generatorului și tensiunea la bornele circuitului exterior b. raportul dintre rezistența internă a generatorului și rezistența circuitului exterior c. raportul dintre puterea transferată circuitului exterior și puterea totală debitată de generator în întregul circuit d. raportul dintre energia disipată în circuitul interior generatorului și energia disipată în circuitul exterior
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Un cablu electric din cupru, cu rezistivitatea electrică ρ = 1,7·10⁻⁸ Ω·m, are rezistența electrică a unității de lungime R/ℓ = 34·10⁻³ Ω/m. Aria secțiunii transversale a cablului este egală cu: a. 2 mm² b. 1,5 mm² c. 1 mm² d. 0,5 mm² (3p)
