Modulul C, Subiectul al II-lea, toate variantele

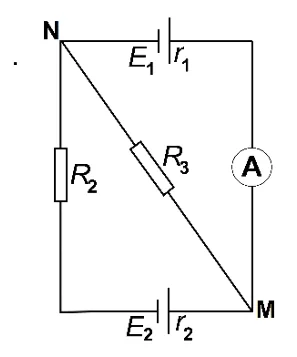

În figura alăturată este reprezentată schema unui circuit electric care conține două generatoare electrice cu tensiunile electromotoare E₁ = 15 V, E₂ = 10 V și rezistențele interioare r₁ = 2 Ω, r₂ = 1 Ω, trei rezistoare având rezistențele electrice R₁ = 8 Ω, R₂ = 3 Ω, R₃ și un ampermetru ideal (Rₐ ≅ 0 Ω). Intensitatea curentului electric indicat de ampermetru este I₁ = 1 A. Schema circuitului, inclusiv polaritățile generatoarelor, este pe pagina 3 a subiectului, la problema II.

În figura alăturată este reprezentată schema unui circuit electric care conține două generatoare electrice cu tensiunile electromotoare E₁ = 15 V, E₂ = 10 V și rezistențele interioare r₁ = 2 Ω, r₂ = 1 Ω, trei rezistoare având rezistențele electrice R₁ = 8 Ω, R₂ = 3 Ω, R₃ și un ampermetru ideal (Rₐ ≅ 0 Ω). Intensitatea curentului electric indicat de ampermetru este I₁ = 1 A.

În figura alăturată este reprezentată schema unui circuit electric care conține două generatoare electrice cu tensiunile electromotoare E₁ = 15 V, E₂ = 10 V și rezistențele interioare r₁ = 2 Ω, r₂ = 1 Ω, trei rezistoare având rezistențele electrice R₁ = 8 Ω, R₂ = 3 Ω, R₃ și un ampermetru ideal (Rₐ ≅ 0 Ω). Intensitatea curentului electric indicat de ampermetru este I₁ = 1 A. Schema circuitului, inclusiv punctele M și N și polaritățile generatoarelor, este pe pagina 3 a subiectului, la problema II.

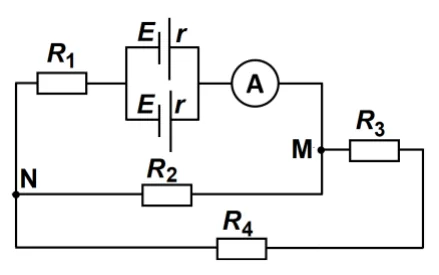

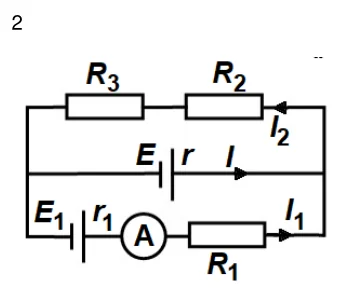

II. Rezolvați următoarea problemă: În circuitul electric a cărui schemă este reprezentată în figura alăturată sursele au tensiunile electromotoare E₁ = E = 15 V și rezistențele electrice interioare r₁ = r = 5 Ω. Rezistoarele R₁ și R₂ au rezistențele electrice R₁ = 10 Ω și R₂ = 6 Ω, iar ampermetrul este ideal (R_A = 0 Ω). Intensitatea curentului electric indicat de ampermetru are valoarea I₁ = 0,2 A. Schema circuitului este inclusă la pagina 3.

În circuitul electric a cărui schemă este reprezentată în figura alăturată sursele au tensiunile electromotoare E₁ = E = 15 V și rezistențele electrice interioare r₁ = r = 5 Ω. Rezistoarele R₁ și R₂ au rezistențele electrice R₁ = 10 Ω și R₂ = 6 Ω, iar ampermetrul este ideal (R_A = 0 Ω). Intensitatea curentului electric indicat de ampermetru are valoarea I₁ = 0,2 A.

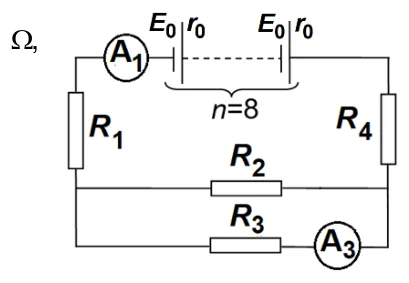

II. Rezolvați următoarea problemă: (15 puncte) O baterie, alcătuită din n = 8 elemente având fiecare tensiunea electromotoare E₀ = 1,5 V și rezistența interioară r₀ = 0,5 Ω, alimentează circuitul a cărui schemă este reprezentată în figura alăturată. Valorile rezistențelor electrice ale rezistoarelor din circuit sunt R₁ = 20 Ω, R₂ = 30 Ω, R₃ = 90 Ω și R₄ = 28,5 Ω. Ampermetrele A₁ și A₃ se consideră ideale (Rₐ₁ = Rₐ₃ = 0 Ω). Determinați:

II. Rezolvați următoarea problemă: (15 puncte) O baterie, alcătuită din n = 8 elemente având fiecare tensiunea electromotoare E₀ = 1,5 V și rezistența interioară r₀ = 0,5 Ω, alimentează circuitul a cărui schemă este reprezentată în figura alăturată. Valorile rezistențelor electrice ale rezistoarelor din circuit sunt R₁ = 20 Ω, R₂ = 30 Ω, R₃ = 90 Ω și R₄ = 28,5 Ω. Ampermetrele A₁ și A₃ se consideră ideale (R_A₁ = R_A₃ = 0 Ω). Determinați:

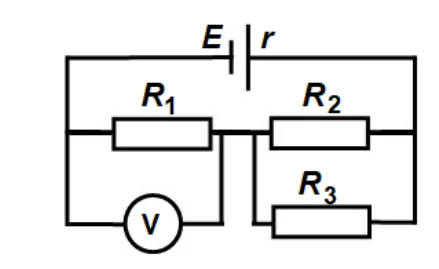

II. Rezolvați următoarea problemă: În circuitul electric a cărui schemă este reprezentată în figura alăturată, bateria are tensiunea electromotoare E = 12 V și rezistența electrică interioară r = 4 Ω. Rezistoarele au rezistențele electrice R₁ = 12 Ω și R₂ = R₃ = 16 Ω, iar voltmetrul este considerat ideal (Rᵥ → ∞).

II. Rezolvați următoarea problemă: (15 puncte) În circuitul electric a cărui schemă este reprezentată în figura alăturată, bateria are tensiunea electromotoare E = 12 V și rezistența electrică interioară r = 4 Ω. Rezistoarele au rezistențele electrice R₁ = 12 Ω și R₂ = R₃ = 16 Ω, iar voltmetrul este considerat ideal (Rᵥ → ∞).

II. Rezolvați următoarea problemă: În circuitul electric a cărui schemă este reprezentată în figura alăturată, bateria are tensiunea electromotoare E = 12 V și rezistența electrică interioară r = 4 Ω. Rezistoarele au rezistențele electrice R₁ = 12 Ω și R₂ = R₃ = 16 Ω, iar voltmetrul este considerat ideal (Rᵥ → ∞).

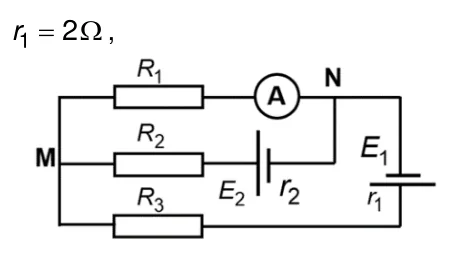

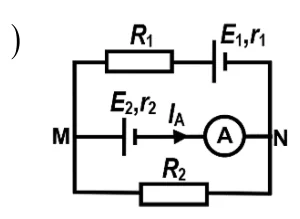

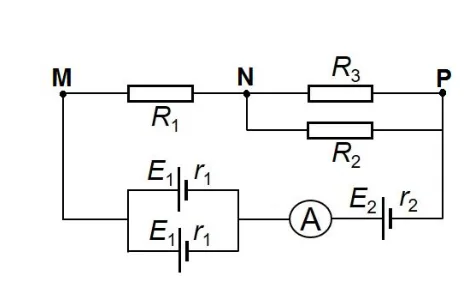

II. Rezolvați următoarea problemă: Se consideră circuitul electric a cărui schemă este reprezentată în figură. Se cunosc: E₁ = 24 V, r₁ = 2 Ω, E₂ = 9 V, R₂ = 5 Ω. Intensitatea curentului electric măsurată de ampermetrul ideal (Rₐ = 0 Ω) este Iₐ = 0,5 A și are sensul indicat în figură. Tensiunea electrică indicată de un voltmetru ideal (Rᵥ → ∞) conectat între punctele M și N este Uₘₙ = 10 V.

II. Rezolvați următoarea problemă: (15 puncte) Se consideră circuitul electric a cărui schemă este reprezentată în figură. Se cunosc: E₁ = 24 V, r₁ = 2 Ω, E₂ = 9 V, R₂ = 5 Ω. Intensitatea curentului electric măsurată de ampermetrul ideal (R_A = 0 Ω) este I_A = 0,5 A și are sensul indicat în figură. Tensiunea electrică indicată de un voltmetru ideal (R_V → ∞) conectat între punctele M și N este U_MN = 10 V.

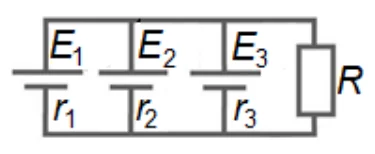

II. Rezolvați următoarea problemă: (15 puncte) În circuitul a cărui schemă este reprezentată în figura alăturată cele trei surse au tensiunile electromotoare E₁ = 9,50 V, E₂ = 9,25 V, E₃ = 9,00 V și rezistențele interioare r₁ = r₂ = r₃ = 1,0 Ω. Intensitatea curentului electric prin sursa cu tensiunea electromotoare E₃ este nulă. Rezistorul R este confecționat dintr-un fir conductor având diametrul secțiunii transversale d = 0,1 mm și lungimea L. Determinați:

II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Cele două generatoare au tensiunile electromotoare E₁ = 24 V, E₂ = 12 V și rezistențele interioare r₁ = r₂ = 15 Ω. Valorile rezistențelor electrice ale celor trei rezistoare montate în circuit sunt: R₁ = 20 Ω, R₂ = 40 Ω, R₃ = 30 Ω. Determinați:

În figura alăturată este reprezentată schema unui circuit electric. Cele două generatoare au tensiunile electromotoare E₁ = 24 V, E₂ = 12 V și rezistențele interioare r₁ = r₂ = 15 Ω. Valorile rezistențelor electrice ale celor trei rezistoare montate în circuit sunt: R₁ = 20 Ω, R₂ = 40 Ω, R₃ = 30 Ω. Determinați: Schema circuitului aferentă subiectului II se află pe pagina 3 a subiectului.

II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Cele două generatoare au tensiunile electromotoare E₁ = 24 V, E₂ = 12 V și rezistențele interioare r₁ = r₂ = 15 Ω. Valorile rezistențelor electrice ale celor trei rezistoare montate în circuit sunt: R₁ = 20 Ω, R₂ = 40 Ω, R₃ = 30 Ω. Determinați:

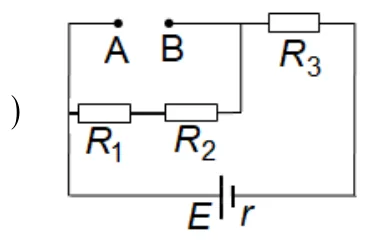

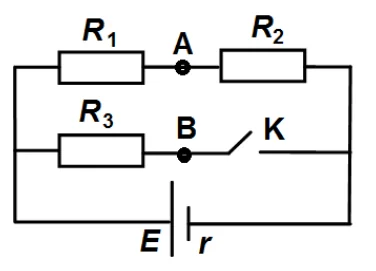

În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: E = 9 V, r = 1 Ω, R₁ = 8 Ω, R₂ = 4 Ω și R₃ = 5 Ω. Între bornele A și B se pot conecta, pe rând, diferite elemente de circuit, fără a modifica restul rețelei electrice.

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: E = 9 V, r = 1 Ω, R₁ = 8 Ω, R₂ = 4 Ω și R₃ = 5 Ω. Între bornele A și B se pot conecta, pe rând, diferite elemente de circuit, fără a modifica restul rețelei electrice. Calculați:

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: tensiunile electromotoare ale generatoarelor E₁ = 24 V, E₂ = 12 V, rezistențele lor interioare r₁ = r₂ = 10 Ω și valorile rezistențelor electrice ale celor trei rezistoare R₁ = 70 Ω, R₂ = 60 Ω, R₃ = 30 Ω. Ampermetrul este considerat ideal (Rₐ ≅ 0 Ω). Schema circuitului este cea din figura de la subiectul C.II, pagina 3.

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: tensiunile electromotoare ale generatoarelor E₁ = 24 V, E₂ = 12 V, rezistențele lor interioare r₁ = r₂ = 10 Ω și valorile rezistențelor electrice ale celor trei rezistoare R₁ = 70 Ω, R₂ = 60 Ω, R₃ = 30 Ω. Ampermetrul este considerat ideal (Rₐ ≅ 0 Ω).

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: tensiunile electromotoare ale generatoarelor E₁ = 24 V, E₂ = 12 V, rezistențele lor interioare r₁ = r₂ = 10 Ω și valorile rezistențelor electrice ale celor trei rezistoare R₁ = 70 Ω, R₂ = 60 Ω, R₃ = 30 Ω. Ampermetrul este considerat ideal (Rₐ ≅ 0 Ω). Schema circuitului este cea din figura de la subiectul C.II, pagina 3.

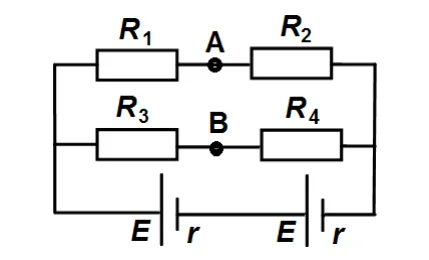

II. Rezolvați următoarea problemă: Două generatoare identice montate în serie, având fiecare t.e.m E = 9 V și rezistența interioară r = 2 Ω, alimentează un circuit electric conform schemei din figura alăturată. Valorile rezistențelor electrice din circuit sunt: R₁ = 10 Ω, R₂ = 20 Ω, R₃ = 40 Ω și R₄ = 20 Ω. Schema de pe pagina 3 arată două ramuri în paralel: R₁ și R₂ în serie, cu punctul A între ele, respectiv R₃ și R₄ în serie, cu punctul B între ele. Cele două generatoare sunt montate în serie, cu aceeași orientare a polarităților.

II. Rezolvați următoarea problemă: Două generatoare identice montate în serie, având fiecare t.e.m E = 9 V și rezistența interioară r = 2 Ω, alimentează un circuit electric conform schemei din figura alăturată. Valorile rezistențelor electrice din circuit sunt: R₁ = 10 Ω, R₂ = 20 Ω, R₃ = 40 Ω și R₄ = 20 Ω.

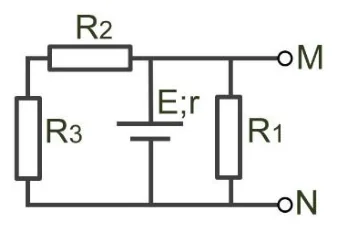

II. Rezolvați următoarea problemă: (15 puncte) În circuitul a cărui schemă este reprezentată în figura alăturată, rezistențele electrice ale rezistoarelor au valorile R₁ = 10 Ω, R₂ = 15 Ω și R₃ = 25 Ω. Tensiunea indicată de un voltmetru ideal (Rᵥ → ∞) conectat între bornele M și N ale circuitului are valoarea Uᵥ = 8 V. Dacă în locul voltmetrului este conectat un ampermetru ideal (Rₐ ≅ 0 Ω), curentul indicat de acesta are intensitatea Iₐ = 9 A. Determinați:

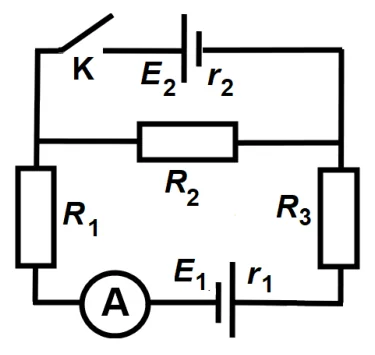

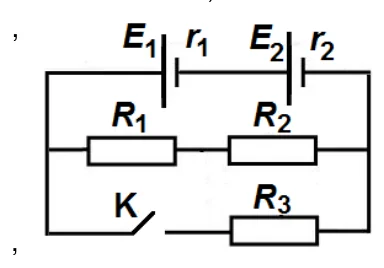

Se consideră sarcina electrică elementară e = 1,6·10⁻¹⁹ C. II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: E₁ = 24 V, r₁ = 2 Ω, E₂ = 2 V, R₁ = 3 Ω, R₃ = 5 Ω. Ampermetrul este considerat ideal (Rₐ ≅ 0 Ω).

Se consideră sarcina electrică elementară e = 1,6·10⁻¹⁹ C. II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: E₁ = 24 V, r₁ = 2 Ω, E₂ = 2 V, R₁ = 3 Ω, R₃ = 5 Ω. Ampermetrul este considerat ideal (Rₐ ≅ 0 Ω). Date din punctul a: Întrerupătorul K este deschis. Ampermetrul indică Iₐ₁ = 0,8 A.

Se consideră sarcina electrică elementară e = 1,6·10⁻¹⁹ C. II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: E₁ = 24 V, r₁ = 2 Ω, E₂ = 2 V, R₁ = 3 Ω, R₃ = 5 Ω. Ampermetrul este considerat ideal (R_A ≅ 0 Ω). Date și cerințe anterioare ale aceleiași probleme: a. Întrerupătorul K este deschis. Ampermetrul indică I_A₁ = 0,8 A. Calculați tensiunea la bornele generatorului cu tensiunea electromotoare E₁. b. Determinați valoarea rezistenței electrice a rezistorului R₂.

Se consideră sarcina electrică elementară e = 1,6·10⁻¹⁹ C. II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: E₁ = 24 V, r₁ = 2 Ω, E₂ = 2 V, R₁ = 3 Ω, R₃ = 5 Ω. Ampermetrul este considerat ideal (R_A ≅ 0 Ω). Date și cerințe anterioare ale aceleiași probleme: a. Întrerupătorul K este deschis. Ampermetrul indică I_A₁ = 0,8 A. Calculați tensiunea la bornele generatorului cu tensiunea electromotoare E₁. b. Determinați valoarea rezistenței electrice a rezistorului R₂. c. Se închide întrerupătorul K. Se constată că ampermetrul indică acum I_A₂ = 2 A. Să se determine tensiunea indicată de un voltmetru ideal (R_V → ∞) conectat la bornele rezistorului R₂.

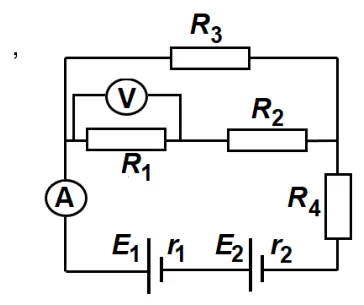

Se consideră sarcina electrică elementară e = 1,6 · 10⁻¹⁹ C. II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: R₁ = 18 Ω, R₂ = 42 Ω, R₃ = 30 Ω, R₄ = 24 Ω, E₁ = 84 V, E₂ = 12 V, r₁ = r₂ = 2 Ω. Instrumentele de măsură montate în circuit sunt considerate ideale (Rₐ ≅ 0 Ω; Rᵥ → ∞).

Se consideră sarcina electrică elementară e = 1,6 · 10⁻¹⁹ C. II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: R₁ = 18 Ω, R₂ = 42 Ω, R₃ = 30 Ω, R₄ = 24 Ω, E₁ = 84 V, E₂ = 12 V, r₁ = r₂ = 2 Ω. Instrumentele de măsură montate în circuit sunt considerate ideale (R_A ≅ 0 Ω; R_V → ∞). Determinați:

Se consideră sarcina electrică elementară e = 1,6 · 10⁻¹⁹ C. II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: R₁ = 18 Ω, R₂ = 42 Ω, R₃ = 30 Ω, R₄ = 24 Ω, E₁ = 84 V, E₂ = 12 V, r₁ = r₂ = 2 Ω. Instrumentele de măsură montate în circuit sunt considerate ideale (Rₐ ≅ 0 Ω; Rᵥ → ∞).

Se consideră sarcina electrică elementară e = 1,6 · 10⁻¹⁹ C. II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: R₁ = 18 Ω, R₂ = 42 Ω, R₃ = 30 Ω, R₄ = 24 Ω, E₁ = 84 V, E₂ = 12 V, r₁ = r₂ = 2 Ω. Instrumentele de măsură montate în circuit sunt considerate ideale (R_A ≅ 0 Ω; R_V → ∞). Determinați:

II. Rezolvați următoarea problemă: (15 puncte) O sursă de tensiune continuă este formată prin legarea serie a două baterii având tensiunile electromotoare E₁ = 4,5 V, respectiv E₂ = 9 V și rezistențele interioare r₁ = 0,15 Ω, respectiv r₂ = 0,35 Ω. La bornele sursei se conectează un circuit format din trei rezistoare. Cele trei rezistoare sunt conectate astfel: rezistorul cu rezistența electrică R₁ = 9 Ω este legat în serie cu gruparea paralel formată de rezistoarele având rezistențele electrice R₂ = 5 Ω și R₃. Intensitatea curentului electric prin rezistorul cu rezistența electrică R₁ este I = 1 A. Determinați:

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Rezistențele electrice ale celor trei consumatori sunt egale, R₁ = R₂ = R₃ = 9 Ω, tensiunea electromotoare a bateriei este E = 12 V, iar rezistența ei interioară este r = 2 Ω. Se neglijează rezistența electrică a conductoarelor de legătură. Calculați:

În figura alăturată este reprezentată schema unui circuit electric. Rezistențele electrice ale celor trei consumatori sunt egale, R₁ = R₂ = R₃ = 9 Ω, tensiunea electromotoare a bateriei este E = 12 V, iar rezistența ei interioară este r = 2 Ω. Se neglijează rezistența electrică a conductoarelor de legătură. Calculați:

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Rezistențele electrice ale celor trei consumatori sunt egale, R₁ = R₂ = R₃ = 9 Ω, tensiunea electromotoare a bateriei este E = 12 V, iar rezistența ei interioară este r = 2 Ω. Se neglijează rezistența electrică a conductoarelor de legătură. Calculați:

În figura alăturată este reprezentată schema unui circuit electric. Rezistențele electrice ale celor trei consumatori sunt egale, R₁ = R₂ = R₃ = 9 Ω, tensiunea electromotoare a bateriei este E = 12 V, iar rezistența ei interioară este r = 2 Ω. Se neglijează rezistența electrică a conductoarelor de legătură. Calculați:

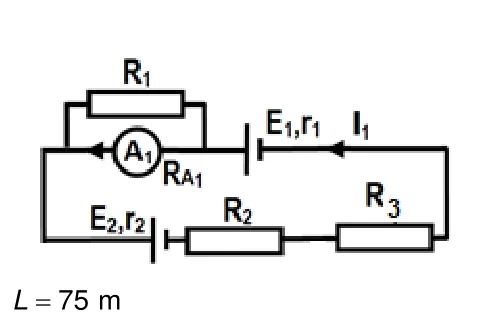

II. Rezolvați următoarea problemă: Se consideră circuitul electric a cărui schemă este reprezentată în figura alăturată. Se cunosc: E₁ = 16 V, r₁ = 2 Ω, r₂ = 1 Ω, R₁ = 4 Ω, R₂ = 9 Ω, R₃ = 7,2 Ω. Rezistența electrică a ampermetrului este R_A₁ = 1 Ω. Valoarea intensității curentului ce străbate sursa E₁ este I₁ = 0,5 A, având sensul indicat în figură.

În circuitul electric a cărui schemă este prezentată în figura alăturată rezistențele electrice ale rezistoarelor au valorile R = 10 Ω și R₁ = 9 Ω. Cele două generatoare au tensiunile electromotoare E₁ = 18 V, E₂ = 15 V și rezistențele interioare r₁ = 1 Ω și r₂ necunoscută. Intensitatea curentului electric prin rezistorul R este Iᵣ = 1,4 A. Schema circuitului aferentă subiectului II se află pe pagina 3 a subiectului.

În circuitul electric a cărui schemă este prezentată în figura alăturată rezistențele electrice ale rezistoarelor au valorile R = 10 Ω și R₁ = 9 Ω. Cele două generatoare au tensiunile electromotoare E₁ = 18 V, E₂ = 15 V și rezistențele interioare r₁ = 1 Ω și r₂ necunoscută. Intensitatea curentului electric prin rezistorul R este I_R = 1,4 A. Schema circuitului este cea de la subiectul C.II, pe pagina 3.

În circuitul electric a cărui schemă este prezentată în figura alăturată rezistențele electrice ale rezistoarelor au valorile R = 10 Ω și R₁ = 9 Ω. Cele două generatoare au tensiunile electromotoare E₁ = 18 V, E₂ = 15 V și rezistențele interioare r₁ = 1 Ω și r₂ necunoscută. Intensitatea curentului electric prin rezistorul R este Iᵣ = 1,4 A. Schema circuitului aferentă subiectului II se află pe pagina 3 a subiectului.

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Generatoarele au aceeași tensiune electromotoare E₁ = E₂ = 15 V și rezistențele interioare r₁ = 1 Ω, respectiv r₂ = 2 Ω. Rezistența electrică a rezistorului 3 este R₃ = 6 Ω, iar rezistența internă a ampermetrului este R_A = 2 Ω. Intensitatea curentului indicată de ampermetru este I_A = 1 A. Determinați:

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Generatoarele au aceeași tensiune electromotoare E₁ = E₂ = 15 V și rezistențele interioare r₁ = 1 Ω, respectiv r₂ = 2 Ω. Rezistența electrică a rezistorului 3 este R₃ = 6 Ω, iar rezistența internă a ampermetrului este R_A = 2 Ω. Intensitatea curentului indicată de ampermetru este I_A = 1 A. Determinați: Schema circuitului este inclusă în pagina 3, la subiectul II.

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Generatoarele au aceeași tensiune electromotoare E₁ = E₂ = 15 V și rezistențele interioare r₁ = 1 Ω, respectiv r₂ = 2 Ω. Rezistența electrică a rezistorului 3 este R₃ = 6 Ω, iar rezistența internă a ampermetrului este R_A = 2 Ω. Intensitatea curentului indicată de ampermetru este I_A = 1 A. Determinați:

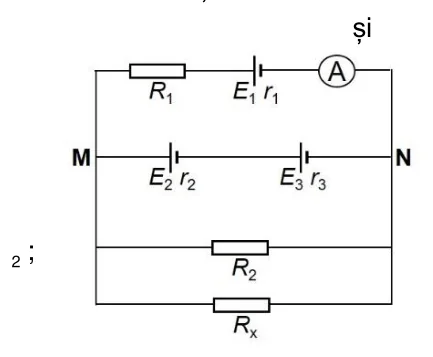

În circuitul electric reprezentat în figura alăturată se cunosc rezistențele electrice R₁ = 9,0 Ω și R₂ = 2,5 Ω, tensiunile electromotoare E₂ = 4,0 V și E₃ = 6,0 V și rezistențele interioare ale generatoarelor r₁ = 1,0 Ω și r₂ = r₃ = 0,5 Ω. Ampermetrul ideal montat în circuit (R_A ≅ 0 Ω) indică intensitatea I_A = 2,0 A, iar un voltmetru ideal (R_V → ∞), conectat între nodurile M și N, indică tensiunea electrică U_MN = 5,0 V.

II. Rezolvați următoarea problemă: În circuitul electric reprezentat în figura alăturată se cunosc rezistențele electrice R₁ = 9,0 Ω și R₂ = 2,5 Ω, tensiunile electromotoare E₂ = 4,0 V și E₃ = 6,0 V și rezistențele interioare ale generatoarelor r₁ = 1,0 Ω și r₂ = r₃ = 0,5 Ω. Ampermetrul ideal montat în circuit (Rₐ ≅ 0 Ω) indică intensitatea Iₐ = 2,0 A, iar un voltmetru ideal (Rᵥ → ∞), conectat între nodurile M și N, indică tensiunea electrică Uₘₙ = 5,0 V. Calculați:

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Se cunosc tensiunile electromotoare ale generatoarelor E₁ = 20 V și E₂ = 30 V precum și rezistența interioară r₁ = 4 Ω. Rezistoarele au rezistențele electrice R₁ = 25 Ω, R₂ = 30 Ω și R₃ = 60 Ω. Ampermetrul, considerat ideal (R_A ≅ 0 Ω), indică I = 1 A. Conductoarele de legătură au rezistența electrică nulă. Determinați:

În figura alăturată este reprezentată schema unui circuit electric. Se cunosc tensiunile electromotoare ale generatoarelor E₁ = 20 V și E₂ = 30 V precum și rezistența interioară r₁ = 4 Ω. Rezistoarele au rezistențele electrice R₁ = 25 Ω, R₂ = 30 Ω și R₃ = 60 Ω. Ampermetrul, considerat ideal (Rₐ ≅ 0 Ω), indică I = 1 A. Conductoarele de legătură au rezistența electrică nulă. Determinați: Schema circuitului este figura aferentă subiectului C. II de la pagina 3.

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Se cunosc tensiunile electromotoare ale generatoarelor E₁ = 20 V și E₂ = 30 V precum și rezistența interioară r₁ = 4 Ω. Rezistoarele au rezistențele electrice R₁ = 25 Ω, R₂ = 30 Ω și R₃ = 60 Ω. Ampermetrul, considerat ideal (R_A ≅ 0 Ω), indică I = 1 A. Conductoarele de legătură au rezistența electrică nulă. Determinați:

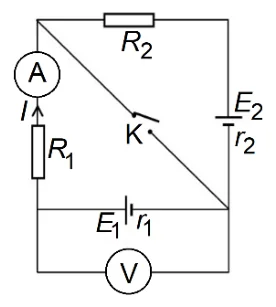

II. Rezolvați următoarea problemă: (15 puncte) În circuitul electric a cărui schemă este reprezentată în figura alăturată rezistorii au rezistențele electrice R₁ = 4 Ω și R₂ = 7 Ω, iar rezistența electrică a ampermetrului este R_A = 2 Ω. Primul generator are tensiunea electromotoare E₁ = 42 V și rezistența interioară r₁ = 1 Ω. Cel de-al doilea generator are rezistența interioară r₂ = 2 Ω. Voltmetrul conectat în circuit este considerat ideal (R_V → ∞). Când întrerupătorul K este deschis ampermetrul indică intensitatea I = 2 A, având sensul indicat în figura alăturată. Determinați:

II. Rezolvați următoarea problemă: (15 puncte) În circuitul electric a cărui schemă este reprezentată în figura alăturată rezistorii au rezistențele electrice R₁ = 4 Ω și R₂ = 7 Ω, iar rezistența electrică a ampermetrului este R_A = 2 Ω. Primul generator are tensiunea electromotoare E₁ = 42 V și rezistența interioară r₁ = 1 Ω. Cel de-al doilea generator are rezistența interioară r₂ = 2 Ω. Voltmetrul conectat în circuit este considerat ideal (R_V → ∞). Când întrerupătorul K este deschis ampermetrul indică intensitatea I = 2 A, având sensul indicat în figura alăturată. Determinați:

c. tensiunea electrică indicată de voltmetru după închiderea întrerupătorului K;

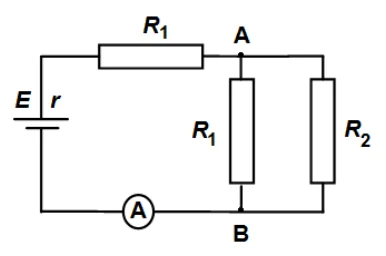

II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Bateria are tensiunea electromotoare E = 9,0 V și rezistență interioară r = 1,0 Ω. La bornele bateriei se conectează un circuit format din: două rezistoare identice cu rezistența electrică R₁ = 3,0 Ω, un rezistor având rezistența electrică R₂ necunoscută și un ampermetru considerat ideal (R_A ≅ 0 Ω). Ampermetrul indică I = 1,5 A. Determinați:

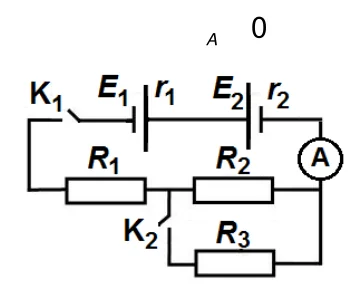

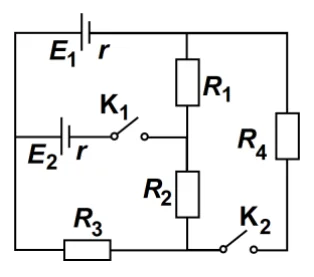

II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Sursele sunt identice și au valoarea tensiunii electromotoare E₁ = E₂ = 4 V și rezistența interioară r = 2 Ω. Valorile rezistențelor electrice ale rezistorilor sunt R₁ = 2 Ω, R₂ = 2,5 Ω, R₃ = 1,5 Ω și R₄ = 4,5 Ω. Determinați: Schema circuitului aferentă Subiectului II se află pe pagina 3 a subiectului.

II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Sursele sunt identice și au valoarea tensiunii electromotoare E₁ = E₂ = 4 V și rezistența interioară r = 2 Ω. Valorile rezistențelor electrice ale rezistorilor sunt R₁ = 2 Ω, R₂ = 2,5 Ω, R₃ = 1,5 Ω și R₄ = 4,5 Ω. Determinați: c. intensitatea curentului electric care străbate rezistorul R₁ dacă K₁ este închis, iar K₂ este deschis; Schema circuitului aferentă Subiectului II se află pe pagina 3 a subiectului.

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Ampermetrul ideal (Rₐ ≅ 0 Ω) indică Iₐ = 0,36 mA, iar indicația voltmetrului, de rezistență electrică Rᵥ = 120 kΩ, este Uᵥ = 14,4 V. Se cunoaște rezistența electrică R₂ = 20 kΩ, iar rezistența interioară a bateriei se consideră neglijabilă. Determinați:

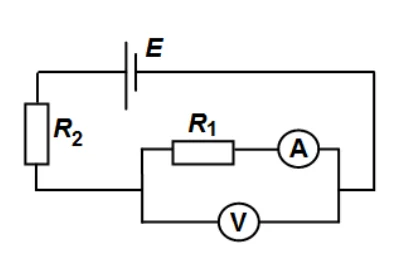

În schema originală, R₂ este în serie cu o grupare de două ramuri paralele: o ramură conține R₁ și ampermetrul în serie, iar cealaltă conține voltmetrul. Bateria, marcată E, alimentează circuitul.

Se consideră sarcina electrică elementară e = 1,6 · 10⁻¹⁹ C. II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Ampermetrul ideal (Rₐ ≅ 0 Ω) indică Iₐ = 0,36 mA, iar indicația voltmetrului, de rezistență electrică Rᵥ = 120 kΩ, este Uᵥ = 14,4 V. Se cunoaște rezistența electrică R₂ = 20 kΩ, iar rezistența interioară a bateriei se consideră neglijabilă. Determinați:

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Ampermetrul ideal (Rₐ ≅ 0 Ω) indică Iₐ = 0,36 mA, iar indicația voltmetrului, de rezistență electrică Rᵥ = 120 kΩ, este Uᵥ = 14,4 V. Se cunoaște rezistența electrică R₂ = 20 kΩ, iar rezistența interioară a bateriei se consideră neglijabilă. Determinați:

În schema originală, R₂ este în serie cu o grupare de două ramuri paralele: o ramură conține R₁ și ampermetrul în serie, iar cealaltă conține voltmetrul. Bateria, marcată E, alimentează circuitul.

II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: R₁ = 30 Ω, R₃ = 48 Ω, R₄ = 12 Ω, E = 7,5 V și r = 10 Ω. Ampermetrul, considerat ideal (R_A ≅ 0 Ω), indică trecerea unui curent I = 100 mA.

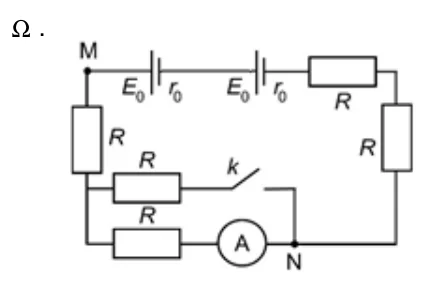

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Bateriile sunt caracterizate de valorile E₀ = 4,5 V și r₀ = 0,5 Ω, iar rezistorii au fiecare rezistența R = 2 Ω. Întrerupătorul k se află în poziția deschis, iar ampermetrul are rezistența electrică neglijabilă.

În figura alăturată este reprezentată schema unui circuit electric. Bateriile sunt caracterizate de valorile E₀ = 4,5 V și r₀ = 0,5 Ω, iar rezistorii au fiecare rezistența R = 2 Ω. Întrerupătorul k se află în poziția deschis, iar ampermetrul are rezistența electrică neglijabilă.

II. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Bateriile sunt caracterizate de valorile E₀ = 4,5 V și r₀ = 0,5 Ω, iar rezistorii au fiecare rezistența R = 2 Ω. Întrerupătorul k se află în poziția deschis, iar ampermetrul are rezistența electrică neglijabilă.

II. Rezolvați următoarea problemă: O baterie este formată prin legarea în paralel a două generatoare identice având fiecare tensiunea electromotoare E = 26 V și rezistența interioară r = 2 Ω. La bornele bateriei este conectat un rezistor cu rezistența electrică R = 12 Ω. Rezistorul este confecționat dintr-un fir conductor cu diametrul secțiunii transversale d = 0,2 mm, iar rezistivitatea electrică a materialului din care este confecționat are valoarea ρ = 6,28·10⁻⁸ Ω·m.

O baterie este formată prin legarea în paralel a două generatoare identice având fiecare tensiunea electromotoare E = 26 V și rezistența interioară r = 2 Ω. La bornele bateriei este conectat un rezistor cu rezistența electrică R = 12 Ω. Rezistorul este confecționat dintr-un fir conductor cu diametrul secțiunii transversale d = 0,2 mm, iar rezistivitatea electrică a materialului din care este confecționat are valoarea ρ = 6,28·10⁻⁸ Ω·m.

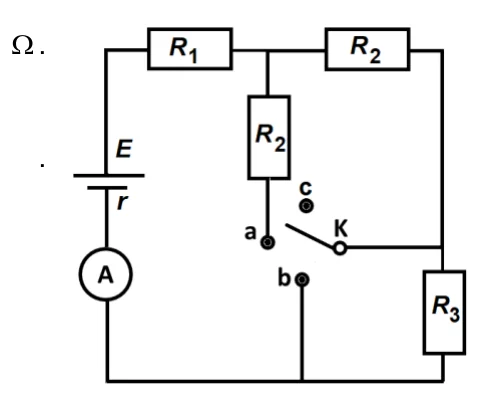

II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Bateria are tensiunea electromotoare E = 24 V și rezistența interioară r = 2 Ω. Comutatorul K poate fi în poziția a, b sau c. Se cunosc rezistențele electrice R₁ = 6 Ω, R₂ = 12 Ω, iar ampermetrul este considerat ideal (R_A ≅ 0 Ω). Când comutatorul K este în poziția a ampermetrul indică Iₐ = 0,75 A. Determinați:

II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Bateria are tensiunea electromotoare E = 24 V și rezistența interioară r = 2 Ω. Comutatorul K poate fi în poziția a, b sau c. Se cunosc rezistențele electrice R₁ = 6 Ω, R₂ = 12 Ω, iar ampermetrul este considerat ideal (R_A ≅ 0 Ω). Când comutatorul K este în poziția a ampermetrul indică I_a = 0,75 A. Determinați:

II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Bateria are tensiunea electromotoare E = 24 V și rezistența interioară r = 2 Ω. Comutatorul K poate fi în poziția a, b sau c. Se cunosc rezistențele electrice R₁ = 6 Ω, R₂ = 12 Ω, iar ampermetrul este considerat ideal (R_A ≅ 0 Ω). Când comutatorul K este în poziția a ampermetrul indică Iₐ = 0,75 A. Determinați:

II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Bateria are tensiunea electromotoare E = 24 V și rezistența interioară r = 2 Ω. Comutatorul K poate fi în poziția a, b sau c. Se cunosc rezistențele electrice R₁ = 6 Ω, R₂ = 12 Ω, iar ampermetrul este considerat ideal (R_A ≅ 0 Ω). Când comutatorul K este în poziția a ampermetrul indică I_a = 0,75 A. Determinați:

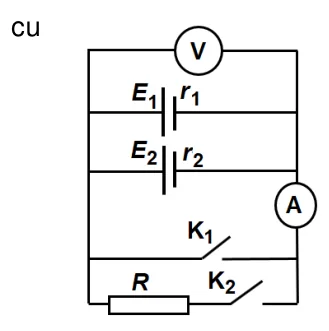

II. Rezolvați următoarea problemă: Circuitul alăturat conține două generatoare G₁ și G₂ având t.e.m. E₁ = 4 V și E₂ cu rezistențele interioare r₁ = 1 Ω și r₂, instrumentele de măsură ideale (R_A ≅ 0 Ω, R_V → ∞), întrerupătoarele K₁ și K₂ și rezistorul de rezistență electrică R = 0,4 Ω. Dacă ambele întrerupătoare sunt deschise voltmetrul indică tensiunea U_g = 6 V, iar dacă întrerupătorul K₁ este închis, ampermetrul măsoară un curent I_sc = 10 A. Determinați:

II. Rezolvați următoarea problemă: Circuitul alăturat conține două generatoare G₁ și G₂ având t.e.m. E₁ = 4 V și E₂ cu rezistențele interioare r₁ = 1 Ω și r₂, instrumentele de măsură ideale (Rₐ ≅ 0 Ω, Rᵥ → ∞), întrerupătoarele K₁ și K₂ și rezistorul de rezistență electrică R = 0,4 Ω. Dacă ambele întrerupătoare sunt deschise voltmetrul indică tensiunea U_g = 6 V, iar dacă întrerupătorul K₁ este închis, ampermetrul măsoară un curent Iₛ꜀ = 10 A. Schema circuitului este figura aferentă subiectului C. II de pe pagina 3.

II. Rezolvați următoarea problemă: Circuitul alăturat conține două generatoare G₁ și G₂ având t.e.m. E₁ = 4 V și E₂ cu rezistențele interioare r₁ = 1 Ω și r₂, instrumentele de măsură ideale (R_A ≅ 0 Ω, R_V → ∞), întrerupătoarele K₁ și K₂ și rezistorul de rezistență electrică R = 0,4 Ω. Dacă ambele întrerupătoare sunt deschise voltmetrul indică tensiunea U_g = 6 V, iar dacă întrerupătorul K₁ este închis, ampermetrul măsoară un curent I_sc = 10 A. Determinați:

II. Rezolvați următoarea problemă: Circuitul alăturat conține două generatoare G₁ și G₂ având t.e.m. E₁ = 4 V și E₂ cu rezistențele interioare r₁ = 1 Ω și r₂, instrumentele de măsură ideale (Rₐ ≅ 0 Ω, Rᵥ → ∞), întrerupătoarele K₁ și K₂ și rezistorul de rezistență electrică R = 0,4 Ω. Dacă ambele întrerupătoare sunt deschise voltmetrul indică tensiunea U_g = 6 V, iar dacă întrerupătorul K₁ este închis, ampermetrul măsoară un curent Iₛ꜀ = 10 A. Schema circuitului este figura aferentă subiectului C. II de pe pagina 3.

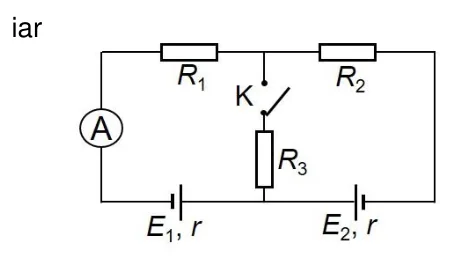

II. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Cele două generatoare electrice au tensiunile electromotoare E₁ = 22 V, E₂ = 14 V și aceeași rezistență interioară, r₁ = r₂ = r. Doi rezistori din circuit au rezistențele electrice cunoscute, R₁ = 6 Ω și respectiv R₂ = 8 Ω. Dacă întrerupătorul (K) este deschis, ampermetrul ideal (R_A ≅ 0 Ω) indică intensitatea I₀ = 0,5 A, iar dacă întrerupătorul (K) este închis, ampermetrul indică intensitatea I₁ = 2 A. Determinați:
