Bacalaureat, Fizică tehnologic, 2021-2026. Rezolvă-le pe rând, cu baremul la îndemână.
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Simbolurile mărimilor fizice fiind cele utilizate în manualele de fizică, randamentul de transfer al energiei de la sursă la circuitul exterior, pentru un circuit electric simplu, poate fi exprimat prin relația: a. η = (R + r)/R b. η = R/(R + r) c. η = 4E²/r d. η = E²/(4r)
Simbolurile mărimilor fizice fiind cele utilizate în manuale, rezistența electrică a unui conductor metalic filiform poate fi exprimată prin relația: a. R = Sℓ/ρ b. R = ρS/ℓ c. R = S/(ρℓ) d. R = ρℓ/S
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
La bornele unei baterii, cu tensiunea electromotoare constantă și rezistența interioară nenulă, se conectează un reostat. Dacă rezistența reostatului crește, atunci: a. intensitatea curentului electric care străbate bateria crește; b. puterea electrică disipată pe rezistența interioară a bateriei crește; c. puterea electrică totală dezvoltată de baterie crește; d. tensiunea la bornele bateriei crește. (3p)
La creșterea temperaturii unui conductor metalic rezistivitatea electrică a acestuia: a. este constantă b. crește c. scade d. nu variază (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Un circuit simplu este format dintr-o sursă cu tensiunea electromotoare E și rezistența interioară r și un consumator de rezistență variabilă, R. Puterea debitată de sursă pe consumator are valoarea maximă când: a. R = 0 b. R = r c. R = 4r d. R → ∞
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
La capetele unui fir metalic se aplică o anumită tensiune electrică astfel încât firul este parcurs de un curent cu intensitatea I. Dacă se aplică aceeași tensiune electrică unui alt fir metalic din același metal, cu aceeași lungime, dar cu diametrul de două ori mai mare, intensitatea curentului electric I′ prin acest fir: a. este nulă b. are aceeași valoare cu intensitatea prin primul fir c. este mai mică decât intensitatea prin primul fir d. este mai mare decât intensitatea prin primul fir (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
O baterie este formată prin legarea în serie a cinci generatoare identice. Tensiunea electromotoare a unui generator este E, iar rezistența interioară a unui generator este r. La bornele bateriei se conectează un consumator având rezistența electrică R = 5r. Intensitatea curentului prin baterie este: a. I = E/(2r) b. I = E/r c. I = 2E/r d. I = 5E/(2r) (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Randamentul unui circuit electric simplu este egal cu: a. raportul dintre t.e.m. a generatorului și tensiunea la bornele circuitului exterior b. raportul dintre puterea transferată circuitului exterior și puterea totală debitată de generator în întregul circuit c. raportul dintre energia disipată în circuitul interior generatorului și energia disipată în circuitul exterior d. raportul dintre rezistența internă a generatorului și rezistența circuitului exterior (3p)
Numărul ecuațiilor independente ce se obțin prin aplicarea legii I a lui Kirchhoff într-o rețea cu 2 noduri este egal cu: a. 0 b. 1 c. 2 d. 3 (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
La bornele unei baterii cu rezistența interioară r și tensiunea electromotoare E este conectat un consumator cu rezistența electrică R. Bateria va transmite consumatorului puterea maximă dacă este îndeplinită condiția: a. R = r b. R = 0,25·r c. R = √r d. R = 4·r
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Simbolurile mărimilor fizice fiind cele utilizate în manualele de fizică, unitatea de măsură a produsului I·R este aceeași cu cea a mărimii descrise de relația: a. P·Δt b. P·R c. P/I d. P/U (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Simbolurile mărimilor fizice fiind cele utilizate în manualele de fizică, unitatea de măsură în S.I. pentru sarcina electrică este: a. A b. V c. J d. C (3p)
Două surse identice având tensiunea electromotoare E și rezistența interioară r sunt conectate în serie. La bornele bateriei astfel formate se conectează un rezistor având rezistența electrică R. Expresia intensității curentului electric prin rezistor este: a. I = 2E/(r + 2R) b. I = 2E/(2r + R) c. I = E/(2r + R) d. I = E/(r + R)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Observație asupra sursei: enunțul menționează o figură alăturată, dar pagina originală furnizată nu prezintă o figură pentru acest item. Conectarea în paralel la o sursă ideală este precizată explicit în enunț.
Trei becuri sunt conectate în paralel la o sursă ideală, ca în figura alăturată. Becurile funcționează la parametrii nominali. Dacă becul B₁ se deconectează, se poate afirma că: a. va lumina doar becul B₂ b. va lumina doar becul B₃ c. va lumina atât becul B₂ cât și becul B₃ d. nu va lumina nici unul dintre becuri. (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Un conductor metalic este confecționat din cupru. Rezistivitatea electrică a cuprului: a. crește dacă aria secțiunii transversale a conductorului crește b. scade dacă temperatura la care se află conductorul scade c. crește dacă lungimea conductorului crește d. scade dacă temperatura la care se află conductorul crește

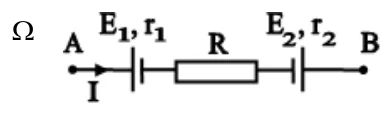

I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte) Figura porțiunii de circuit AB se află pe pagina 3 a subiectului.
Tensiunea la bornele porțiunii de circuit AB reprezentată în figura alăturată are valoarea U = 18 V, iar intensitatea are sensul din figură. Se cunosc: E₁ = 15 V, E₂ = 6 V, r₁ = r₂ = 1 Ω și I = 1 A. Valoarea rezistenței electrice a rezistorului R este egală cu: a. 3 Ω b. 5 Ω c. 7 Ω d. 9 Ω (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
O grupare serie formată din N rezistoare având rezistențe electrice egale este conectată la o sursă de tensiune constantă. Acestei grupări i se adaugă, în serie, încă un rezistor identic. Intensitatea curentului prin sursă: a. scade b. rămâne constantă c. crește de N ori d. scade de N ori (3p)

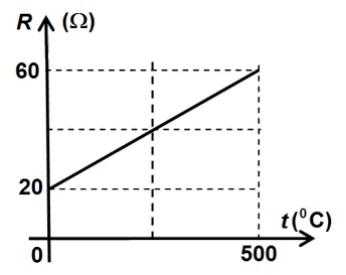

I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte) Figura aferentă itemului I.1 se află pe pagina 3: axa verticală este R (Ω), iar axa orizontală este t (°C). Graficul este un segment de dreaptă între R = 20 Ω la t = 0 °C și R = 60 Ω la t = 500 °C.
În figura alăturată este reprezentată dependența de temperatură a rezistenței electrice a unui rezistor. Rezistența electrică a rezistorului la temperatura de 250 °C este egală cu: a. 20 Ω b. 40 Ω c. 50 Ω d. 60 Ω. (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Rezistorii având rezistențele electrice 2R și respectiv 4R sunt conectați în serie la bornele unei baterii cu tensiunea electromotoare E și rezistența interioară r = 2R/3. Intensitatea curentului electric prin baterie este: a. 3E/(20R) b. 3E/(12R) c. E/(20R) d. E/(12R)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Un generator de t.e.m. continuă alimentează un consumator a cărui rezistență electrică poate fi modificată. Atunci când rezistența consumatorului este egală cu rezistența interioară a generatorului: a. puterea electrică debitată de generator în circuitul exterior are valoarea maximă b. tensiunea la bornele generatorului are valoarea maximă c. intensitatea curentului care parcurge circuitul are valoarea maximă d. randamentul circuitului electric are valoarea maximă. (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
La legarea în serie a patru rezistoare electrice identice, puterea disipată de sursă în circuitul exterior este P = 160 W. În acest caz, puterea disipată pe un singur rezistor din grupare este: a. 125 W b. 62,5 W c. 52,5 W d. 40 W
Simbolurile unităților de măsură fiind cele folosite în S.I., unitatea de măsură a rezistivității electrice poate fi scrisă în forma: a. V⁻¹·A·m b. V⁻¹·A⁻¹·m c. V·A⁻¹·m⁻¹ d. V·A⁻¹·m (3p)
Un radiator electric consumă, într-un anumit interval de timp, energia electrică egală cu 10 kWh. Acestei energii îi corespunde în unități din S.I. valoarea: a. 10⁶ J b. 3,6 · 10⁶ J c. 36 · 10⁶ J d. 36 · 10⁷ J
