I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Un circuit electric simplu este compus dintr-o sursă de tensiune și un consumator a cărui rezistență electrică poate fi modificată. În graficul alăturat este reprezentată dependența I = f(U), a intensității curentului electric din circuit în funcție de tensiunea electrică de la bornele sursei. Tensiunea electromotoare a sursei are valoarea:
a. 3 V
b. 8 V
c. 12 V
d. 36 V
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Un circuit electric simplu este compus dintr-o sursă și un consumator a cărui rezistență electrică poate fi variată. În graficul alăturat este reprezentată dependența I = f(U) a intensității curentului electric ce străbate sursa în funcție de tensiunea electrică de la bornele sursei. Când intensitatea curentului electric ce străbate sursa este egală cu 1 A, tensiunea electrică de la bornele sursei are valoarea:
a. 12 V
b. 8 V
c. 4 V
d. 3 V
(3p)
Arată baremul
Răspuns: b
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU - Subiectul I
4. b - 3p
În graficul din figura alăturată este reprezentată dependența rezistenței electrice R a unui conductor de temperatura t a acestuia. Rezistența electrică a conductorului la temperatura t₁ = 250 °C are valoarea:
a. 4,4 Ω
b. 4,6 Ω
c. 5,0 Ω
d. 5,6 Ω
(3p)
Arată baremul
Răspuns: c
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU - Subiectul I
4. c - 3p
Un consumator cu rezistența electrică R = 10 Ω este parcurs de un curent electric cu intensitatea I = 2 A. Tensiunea electrică la bornele acestui consumator are valoarea:
a. U = 2 V
b. U = 5 V
c. U = 10 V
d. U = 20 V
(3p)
Arată baremul
Răspuns: d
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU
Subiectul I
Nr.Item: 4.
Soluție, rezolvare: d
Punctaj: 3p
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
O baterie este formată din N surse identice legate în serie. Fiecare sursă are tensiunea electromotoare E și rezistența interioară r. La bornele bateriei este conectat un rezistor cu rezistența R. Intensitatea curentului prin una dintre surse are expresia:
a. I = (N·E)/(N·R + r)
b. I = NE/(R + r)
c. I = E/(R + N·r)
d. I = NE/(R + N·r)
(3p)
Arată baremul
Răspuns: d
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU - Subiectul I
4. d - 3p
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Un generator electric cu tensiunea electromotoare E = 9 V și rezistența interioară r = 1 Ω alimentează un consumator cu rezistența electrică R = 5 Ω. Tensiunea la bornele generatorului este:
a. U = 9 V
b. U = 7,5 V
c. U = 6 V
d. U = 1,5 V
(3p)
Arată baremul
Răspuns: b
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU. Subiectul I.
4. b 3p
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Rezistența electrică a unui conductor cu aria secțiunii transversale S = 1,5 mm², lungimea ℓ = 30 m și rezistivitatea electrică ρ = 6 · 10⁻⁸ Ω · m este:
a. 4,8 Ω
b. 3,6 Ω
c. 2,4 Ω
d. 1,2 Ω
(3p)
Arată baremul
Răspuns: d
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU
Subiectul I
4. d - 3p
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Un bec electric funcționează la parametri nominali. În două ore de funcționare neîntreruptă energia consumată de bec este W = 288 kJ. Puterea nominală a becului este:
a. P = 40 W
b. P = 80 W
c. P = 144 W
d. P = 160 W
(3p)
Arată baremul
Răspuns: a
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU
Subiectul I
4. a - 3p
Un radiator electric are puterea nominală de 2 kW. Energia electrică consumată de radiatorul electric într-un interval de timp de 50 min este:
a. 60 kJ
b. 100 kJ
c. 6 MJ
d. 10 MJ
(3p)
Arată baremul
Răspuns: c
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU
Subiectul I
Nr.Item | Soluție, rezolvare | Punctaj
4. | c | 3p
Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
La bornele unei baterii cu tensiunea electromotoare constantă se conectează un consumator a cărui rezistență electrică este variabilă. În figura alăturată este reprezentată dependența tensiunii la bornele bateriei de intensitatea care trece prin aceasta. Tensiunea electromotoare a bateriei este:
a. 9,0 V
b. 7,7 V
c. 3,0 V
d. 2,2 V
(3p)
Arată baremul
Răspuns: a
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU - Subiectul I
4. a - 3p
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Secțiunea transversală a unui conductor este străbătută de sarcina electrică Q = 30 C într-un interval de timp Δt = 2 min. Intensitatea curentului electric care a parcurs conductorul este:
a. 25 A
b. 15 A
c. 250 mA
d. 150 mA
(3p)
Arată baremul
Răspuns: c
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU
Subiectul I
4. c - 3p
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Graficul de pe pagina 3 are axa verticală P(W), cu reperele 10, 20, 30, 40 și 50, și axa orizontală R(Ω), cu reperele 1, 2, 3, 4 și 5. Curba crește până la maximul P = 50 W pentru R = 2 Ω, apoi descrește. O linie verticală întreruptă marchează abscisa maximului.
La bornele unei surse de tensiune constantă este legat un consumator având rezistența electrică variabilă. În graficul din figura alăturată este reprezentată dependența puterii electrice disipate pe consumator în funcție de rezistența consumatorului. Rezistența electrică interioară a sursei este egală cu:
a. 1 Ω
b. 2 Ω
c. 3 Ω
d. 4 Ω
Arată baremul
Răspuns: b
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU
Subiectul I
4. b - 3p
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Graficul I(U) aferent itemului se află pe pagina 3 a subiectului; axele sunt I (mA) și U (V).
În figura alăturată este reprezentată dependența intensității curentului ce străbate un rezistor de tensiunea aplicată la bornele lui. Valoarea rezistenței electrice a rezistorului este:
a. 5 Ω
b. 3 Ω
c. 3 kΩ
d. 5 kΩ
Arată baremul
Răspuns: d
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU - Subiectul I
4. d - 3p
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Graficul original I(t), de pe pagina 3, are axa verticală I(μA) și axa orizontală t(s). Linia graficului unește punctele (0 s, 0 μA), (3 s, 20 μA), (6 s, 20 μA) și (11 s, 0 μA). Sunt marcate nivelul 20 μA și momentele 0, 3, 6 și 11 s, cu linii verticale întrerupte la 3 s și 6 s.
Un conductor este străbătut de un curent a cărui intensitate variază în timp ca în graficul alăturat. Sarcina electrică totală ce străbate secțiunea transversală a conductorului în intervalul de timp cuprins între t₁ = 3 s și t₂ = 6 s este egală cu:
a. 60 C
b. 30 C
c. 30 μC
d. 60 μC. (3p)
Arată baremul
Răspuns: d
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU
Subiectul I
4. d - 3p
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Un fir metalic de lungime L are rezistența electrică R = 10 Ω. Se taie din fir o porțiune cu lungimea L₁ = 0,25·L. Rezistența electrică a porțiunii cu lungimea L₁ este egală cu:
a. 10 Ω
b. 7,5 Ω
c. 2,5 Ω
d. 2,0 Ω
Arată baremul
Răspuns: c
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU
Subiectul I
4. c - 3p
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Un generator cu rezistența internă r alimentează un consumator cu rezistența electrică R, conectat la generator prin două fire conductoare identice. Rezistența electrică a unui fir conductor este R_f. Randamentul transferului de energie de la generator la consumator este egal cu:
a. R/(R_f + r + 2R)
b. R/(2R_f + r)
c. 2R_f/(2R_f + r + R)
d. R/(2R_f + r + R)
(3p)
Arată baremul
Răspuns: d
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU
Subiectul I
4. d. - 3p
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Graficul I(t) este pe pagina 3 a subiectului.
În graficul din figura alăturată este reprezentată dependența de timp a intensității curentului electric printr-un conductor metalic. Sarcina electrică ce traversează secțiunea transversală a conductorului în intervalul de timp [5 s; 12 s] este egală cu:
a. 480 C
b. 280 C
c. 480 mC
d. 280 mC
(3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Energia electrică disipată pe un consumator electric de rezistență R = 8,5 Ω, conectat la o sursă de tensiune având valoarea t.e.m. E = 10 V și rezistența interioară r = 1,5 Ω, într-un interval de timp Δt = 1 h este:
a. 306 J
b. 30,6 kJ
c. 85 Wh
d. 850 Wh
(3p)
Arată baremul
Răspuns: b
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU
Subiectul I
Nr.Item - Soluție, rezolvare - Punctaj
4. - b - 3p
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
În circuitul a cărui schemă este reprezentată în figură, sursa de tensiune furnizează circuitului exterior aceeași putere și când comutatorul K este închis și când comutatorul K este deschis. În aceste condiții valoarea rezistenței interioare a sursei este:
a. r = 3 Ω
b. r = 4 Ω
c. r = 6 Ω
d. r = 6,92 Ω
Arată baremul
Răspuns: c
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU
Subiectul I
4. c - 3p
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
În graficul din figura alăturată este reprezentată dependența intensității curentului electric ce străbate un rezistor de tensiunea aplicată la bornele sale. Valoarea rezistenței electrice a rezistorului este:
a. R = 0,2 Ω
b. R = 3,3 Ω
c. R = 30 Ω
d. R = 300 Ω
(3p)
Arată baremul
Răspuns: d
C. PRODUCEREA ȘI UTILIZAREA CURENTULUI CONTINUU
Subiectul I
Nr.Item - Soluție, rezolvare - Punctaj
4. - d - 3p
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.

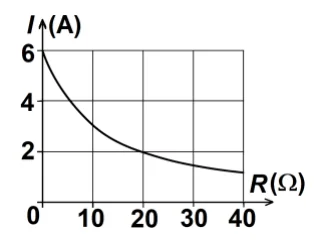

Un rezistor cu rezistența variabilă este conectat la bornele unei baterii având tensiunea electromotoare E = 60 V. În figura alăturată este reprezentată dependența intensității curentului prin rezistor de valoarea rezistenței acestuia. Valoarea rezistenței interioare a bateriei este:
a. r = 5 Ω
b. r = 10 Ω
c. r = 12 Ω
d. r = 30 Ω
Purtătorii de sarcină electrică liberi în conductoarele metalice sunt:
a. ionii
b. electronii și ionii negativi
c. electronii
d. electronii și ionii pozitivi. (3p)
Un cablu electric din cupru, cu rezistivitatea electrică ρ = 1,7 · 10⁻⁸ Ω · m, are lungimea ℓ = 100 m și rezistența electrică R = 1,7 Ω. Aria secțiunii transversale a cablului este egală cu:
a. 2 mm²
b. 1,5 mm²
c. 1 mm²
d. 0,5 mm²
Arată baremul
Răspuns: c
Se punctează oricare alte modalități de rezolvare corectă a cerințelor.
C. Subiectul I
4. c - 3p
