Bacalaureat, Fizică tehnologic, 2021-2026. Rezolvă-le pe rând, cu baremul la îndemână.
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Un conductor electric liniar aflat la temperatura t₀ = 0 °C are rezistența electrică R₀ = 120 Ω. Prin încălzirea lui la temperatura t = 50 °C, rezistența electrică devine R = 150 Ω. Coeficientul termic al rezistivității electrice are valoarea: a. 2 · 10⁻³ K⁻¹ b. 3 · 10⁻³ K⁻¹ c. 4 · 10⁻³ K⁻¹ d. 5 · 10⁻³ K⁻¹
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Un circuit electric simplu este format dintr-o baterie cu rezistența electrică interioară r = 3 Ω și un consumator cu rezistența electrică R = 12 Ω. Randamentul circuitului electric simplu are valoarea: a. 25% b. 30% c. 40% d. 80% (3p)
Două surse electrice identice sunt grupate în paralel. O sursă este caracterizată de tensiunea electromotoare E = 6 V și de rezistența interioară r = 3 Ω. La bornele grupării se conectează un conductor cu rezistența electrică neglijabilă. Intensitatea curentului electric prin conductor are valoarea: a. 6 A b. 4 A c. 2 A d. 1 A (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Graficul I = f(U) este cel din figura aferentă itemului 5, pe pagina 3 a subiectului.
Un circuit electric simplu este compus dintr-o sursă electrică și un consumator a cărui rezistență electrică poate fi modificată. În graficul din figura alăturată este reprezentată dependența I = f(U), a intensității curentului electric din circuit în funcție de tensiunea electrică de la bornele sursei. Când tensiunea electrică de la bornele sursei are valoarea U = 6 V, intensitatea curentului electric are valoarea: a. 3 A b. 4 A c. 6 A d. 12 A (3p)

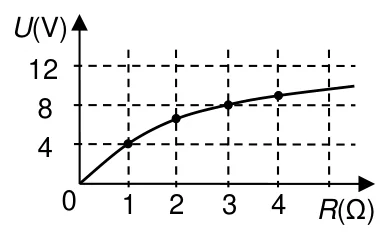

I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. Graficul U(V) în funcție de R(Ω) aferent itemului este pe pagina 3.
Un circuit simplu conține o sursă și un rezistor cu rezistența electrică variabilă. În graficul alăturat este reprezentată tensiunea la bornele rezistorului în funcție de rezistența acestuia. Puterea dezvoltată de rezistor atunci când rezistența acestuia are valoarea R = 1 Ω este: a. 16 W b. 4 W c. 2 W d. 1 W (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte) Graficul I(t) aferent itemului este pe pagina 3: axa verticală I (mA), axa orizontală t (s); intensitatea crește liniar de la origine la 12 mA la t = 2 s, apoi rămâne constantă la 12 mA până la t = 5 s.
În figura alăturată este reprezentată dependența de timp a intensității curentului electric printr-un conductor metalic. În intervalul de timp [2 s; 5 s], prin secțiunea transversală a conductorului este transportată sarcina electrică a. q = 36 mC b. q = 60 mC c. q = 80 mC d. q = 90 mC (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
În graficul din figura alăturată este reprezentată dependența de timp a intensității curentului electric care trece printr-un conductor. Intensitatea curentului electric la momentul t = 5 s este: a. 1 A b. 2 A c. 5 A d. 10 A (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)

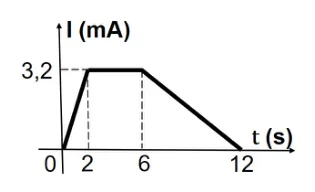

Un conductor metalic este străbătut de un curent a cărui intensitate variază în timp ca în graficul alăturat. Intensitatea curentului ce străbate conductorul în intervalul de timp [2 s; 6 s] este egală cu: a. 3,2 A b. 1,6 A c. 3,2 mA d. 1,6 mA (3p)

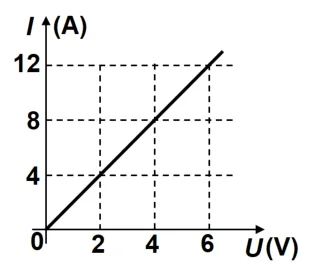

I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte) Figura aferentă itemului 5 se află pe pagina 3 a subiectului: graficul I(A) în funcție de U(V), cu o dreaptă care trece prin origine și prin punctele (2 V, 4 A), (4 V, 8 A) și (6 V, 12 A).
În figura alăturată este reprezentată intensitatea curentului ce străbate un consumator în funcție de tensiunea aplicată la bornele lui. Rezistența electrică a consumatorului este: a. 0,5 Ω b. 2 Ω c. 5 Ω d. 20 Ω (3p)
Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Aria secțiunii transversale a unui conductor liniar de lungime ℓ = 5 m este S = 1 mm². Rezistivitatea electrică a materialului din care este confecționat conductorul are valoarea ρ = 10⁻⁷ Ω · m. Rezistența electrică a conductorului are valoarea: a. R = 20 Ω b. R = 5 Ω c. R = 2 Ω d. R = 0,5 Ω (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
La bornele unei baterii având parametrii E și r se conectează un consumator a cărui rezistență electrică poate fi modificată. Valoarea rezistenței R pentru care bateria transferă circuitului exterior puterea maximă este: a. R = 3r b. R = r c. R = 0,75r d. R = 0,5r (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Un consumator electric are puterea nominală P = 400 W și tensiunea de alimentare U = 220 V. Valoarea rezistenței electrice a consumatorului este: a. 121 Ω b. 125 Ω c. 220 Ω d. 221 Ω (3p)

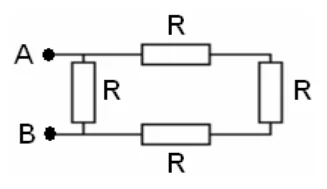

I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. Schema electrică aferentă itemului, cu bornele A și B și cele patru rezistoare R, se află pe pagina 3 a subiectului.
Patru rezistoare identice, având rezistența electrică R, sunt conectate ca în schema din figura alăturată. Rezistența echivalentă a grupării între bornele A și B, este: a. 4R b. 1,5R c. 1,25R d. 0,75R
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Randamentul unui circuit electric simplu este de 75%. Dacă t.e.m. a bateriei este de 12 V, tensiunea la bornele bateriei este: a. 1 V b. 3 V c. 6 V d. 9 V (3p)

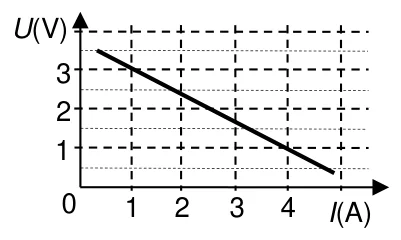

I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. Graficul U(V) în funcție de I(A) este cel de pe pagina 3, aferent itemului I.5.
La bornele unei baterii cu tensiunea electromotoare E și rezistența interioară r se conectează un reostat. Modificând rezistența reostatului, se măsoară tensiunea la bornele acestuia și intensitatea curentului prin reostat. Se obține graficul din figura alăturată. Intensitatea curentului prin baterie este egală cu 4 A atunci când valoarea rezistenței reostatului este: a. 4 Ω b. 1 Ω c. 0,5 Ω d. 0,25 Ω
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Sensul convențional al curentului electric într-un circuit simplu este: a. de la borna „–” la borna „+” în circuitul exterior sursei b. de la borna „–” la borna „+” în circuitul interior sursei c. de la borna „+” la borna „–” în circuitul interior sursei d. același cu sensul deplasării electronilor în circuit. (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Unitatea de măsură pentru tensiunea electrică, exprimată în funcție de unități de măsură din S.I., este: a. J · A · s⁻¹ b. J · A · s c. J · A⁻¹ · s⁻¹ d. J · A⁻¹ · s (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Un fir conductor este parcurs de un curent electric cu intensitatea I = 3,2 mA. Sarcina electrică ce străbate secțiunea transversală într-o secundă este egală cu: a. 3,2 C b. 312,5·10⁻³ C c. 3,2·10⁻³ C d. 3,125·10⁻³ C (3p)

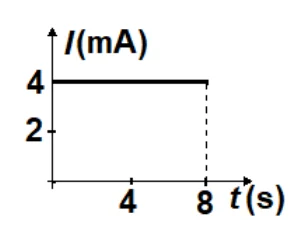

I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. Graficul alăturat are axele I (mA) și t (s); intensitatea este constantă, I = 4 mA, între t = 0 s și t = 8 s.
Dependența de timp a intensității curentului printr-un conductor este prezentată în graficul alăturat. Valoarea sarcinii electrice transportate printr-o secțiune transversală a conductorului în intervalul de timp cuprins între t₁ = 4 s și t₂ = 8 s este egală cu: a. 8 mC b. 16 mC c. 32 mC d. 64 mC
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. (15 puncte)
Un consumator cu rezistența electrică R este alimentat la o baterie formată din n generatoare electrice, având fiecare tensiunea electromotoare E și rezistența internă r, conectate în serie. Intensitatea curentului electric prin consumator este: a. I = nE/(R + r) b. I = E/(R + r) c. I = nE/(R + nr) d. I = E/(R + r/n) (3p)
Știind că simbolurile mărimilor fizice sunt cele utilizate în manualele de fizică, unitatea de măsură în S.I. a mărimii fizice descrisă prin raportul E²/(4r) este: a. W b. J c. A d. V (3p)
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect.
Dacă, din greșeală, se conectează la bornele unui generator un conductor de rezistență neglijabilă, intensitatea curentului prin acesta devine I_sc. Puterea maximă care poate fi transferată de generator unui circuit exterior cu rezistența convenabil aleasă este P_max. Tensiunea electromotoare a generatorului are expresia: a. E = 4P_max/I_sc b. E = 3P_max/I_sc c. E = 2P_max/I_sc d. E = P_max/I_sc
I. Pentru itemii 1-5 scrieți pe foaia de răspuns litera corespunzătoare răspunsului corect. Graficul I(U) aferent itemului 5 se află pe pagina 3.
În graficul din figura alăturată este reprezentată dependența intensității curentului electric ce străbate un generator de tensiunea la bornele acestuia. Tensiunea electromotoare a generatorului este egală cu: a. 2 V b. 4 V c. 8 V d. 16 V
