Modulul C, Subiectul al III-lea, toate variantele

III. Rezolvați următoarea problemă: Circuitul a cărui schemă este reprezentată în figura alăturată este alcătuit dintr-o baterie cu tensiunea electromotoare E = 16 V și rezistența electrică interioară r, un bec și un rezistor cu rezistența electrică R₁ = 24 Ω. Becul funcționează la parametrii săi nominali U_b = 12 V și I_b = 0,5 A. Calculați:

III. Rezolvați următoarea problemă: Circuitul a cărui schemă este reprezentată în figura alăturată este alcătuit dintr-o baterie cu tensiunea electromotoare E = 16 V și rezistența electrică interioară r, un bec și un rezistor cu rezistența electrică R₁ = 24 Ω. Becul funcționează la parametrii săi nominali U_b = 12 V și I_b = 0,5 A.

III. Rezolvați următoarea problemă: Circuitul a cărui schemă este reprezentată în figura alăturată este alcătuit dintr-o baterie cu tensiunea electromotoare E = 16 V și rezistența electrică interioară r, un bec și un rezistor cu rezistența electrică R₁ = 24 Ω. Becul funcționează la parametrii săi nominali U_b = 12 V și I_b = 0,5 A. Calculați:

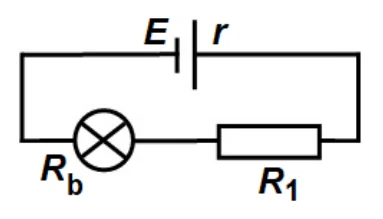

III. Rezolvați următoarea problemă: (15 puncte) La bornele unei baterii cu tensiunea electromotoare E = 12 V și rezistența electrică interioară r = 4 Ω este conectat un bec legat în serie cu un rezistor R₁, ca în figura alăturată. Becul funcționează la parametrii săi nominali, Uᵦ = 9 V și Pᵦ = 4,5 W. Calculați:

III. Rezolvați următoarea problemă: La bornele unei baterii cu tensiunea electromotoare E = 12 V și rezistența electrică interioară r = 4 Ω este conectat un bec legat în serie cu un rezistor R₁, ca în figura alăturată. Becul funcționează la parametrii săi nominali, U_b = 9 V și P_b = 4,5 W. Calculați:

III. Rezolvați următoarea problemă: (15 puncte) La bornele unei baterii cu rezistența interioară r = 2 Ω se conectează, în serie, un bec și un rezistor. Becul este caracterizat de valorile nominale P_b = 5 W și I_b = 0,5 A. Rezistența electrică a rezistorului este R = 28 Ω. Becul funcționează la valori nominale. Calculați:

III. Rezolvați următoarea problemă: (15 puncte) La bornele unei baterii cu rezistența interioară r = 2 Ω se conectează, în serie, un bec și un rezistor. Becul este caracterizat de valorile nominale P_b = 5 W și I_b = 0,5 A. Rezistența electrică a rezistorului este R = 28 Ω. Becul funcționează la valori nominale. Calculați:

III. Rezolvați următoarea problemă: (15 puncte) Două becuri identice, având fiecare parametrii nominali U_b = 12 V și I_b = 1 A, sunt legate în paralel și conectate la bornele unei baterii având tensiunea electromotoare E = 15 V și rezistența interioară nenulă. Becurile funcționează la parametrii nominali. Toate conductoarele de legătură au rezistența electrică neglijabilă.

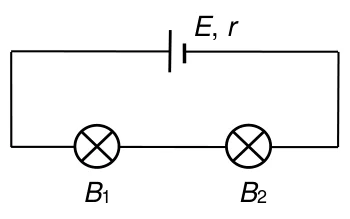

III. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Pe soclul becului B₁ sunt înscrise valorile „7,5 V; 0,5 A”. Becul B₂ are tensiunea nominală egală cu 6 V. Ambele becuri funcționează la parametrii lor nominali. Sursa are rezistența interioară r = 3 Ω. Schema aferentă subiectului III, cu sursa E, r și becurile B₁ și B₂ legate în serie, este pe pagina 3.

III. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Pe soclul becului B₁ sunt înscrise valorile „7,5 V; 0,5 A”. Becul B₂ are tensiunea nominală egală cu 6 V. Ambele becuri funcționează la parametrii lor nominali. Sursa are rezistența interioară r = 3 Ω. Calculați:

III. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Pe soclul becului B₁ sunt înscrise valorile „7,5 V; 0,5 A”. Becul B₂ are tensiunea nominală egală cu 6 V. Ambele becuri funcționează la parametrii lor nominali. Sursa are rezistența interioară r = 3 Ω. Schema aferentă subiectului III, cu sursa E, r și becurile B₁ și B₂ legate în serie, este pe pagina 3.

III. Rezolvați următoarea problemă: (15 puncte) Două becuri sunt legate în serie și conectate la bornele unui generator cu tensiunea electromotoare E = 120 V și rezistența interioară nenulă. Primul bec este caracterizat de valorile nominale P₁ = 100 W și U₁ = 80 V, iar tensiunea nominală a celui de-al doilea bec este U₂ = 20 V. Cele două becuri funcționează la valori nominale.

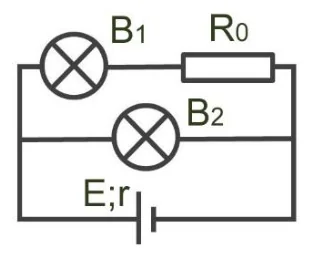

III. Rezolvați următoarea problemă: (15 puncte) În circuitul electric a cărui schemă este reprezentată în figura alăturată, becurile funcționează la parametrii nominali. Becul B₁ are puterea nominală Pₙ₁ = 5 W și tensiunea nominală Uₙ₁ = 10 V, iar becul B₂ are puterea nominală Pₙ₂ = 12 W și tensiunea nominală Uₙ₂ = 12 V. Determinați:

III. Rezolvați următoarea problemă: (15 puncte) În circuitul electric a cărui schemă este reprezentată în figura alăturată, becurile funcționează la parametrii nominali. Becul B₁ are puterea nominală P_n1 = 5 W și tensiunea nominală U_n1 = 10 V, iar becul B₂ are puterea nominală P_n2 = 12 W și tensiunea nominală U_n2 = 12 V. Determinați:

III. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Valoarea intensității curentului electric indicate de ampermetrul ideal (R_A ≅ 0 Ω) este I = 0,75 A. Rezistorul, de rezistență R = 96 Ω, este conectat în paralel cu gruparea serie a două becuri identice. Parametrii nominali ai unui bec sunt P_b = 6 W și U_b = 12 V. Becurile funcționează la parametri nominali. Determinați:

III. Rezolvați următoarea problemă: (15 puncte) O baterie cu tensiunea electromotoare E = 9 V și rezistența interioară r = 1 Ω alimentează un rezistor cu rezistența electrică R. Rezistorul este confecționat dintr-un fir metalic cu lungimea ℓ = 8 m și aria secțiunii transversale S = 0,16 mm². Puterea electrică totală dezvoltată de baterie este P_total = 9 W. Determinați:

Două consumatoare, având rezistențele electrice R₁ = 18 Ω, respectiv R₂ = 12 Ω, sunt legate în paralel. Gruparea astfel formată este conectată la bornele unui generator de tensiune electromotoare E = 40 V și rezistență interioară diferită de zero. Puterea electrică consumată de consumatorul de rezistență electrică R₁ este P₁ = 72 W.

III. Rezolvați următoarea problemă: Două consumatoare, având rezistențele electrice R₁ = 18 Ω, respectiv R₂ = 12 Ω, sunt legate în paralel. Gruparea astfel formată este conectată la bornele unui generator de tensiune electromotoare E = 40 V și rezistență interioară diferită de zero. Puterea electrică consumată de consumatorul de rezistență electrică R₁ este P₁ = 72 W.

Două consumatoare, având rezistențele electrice R₁ = 18 Ω, respectiv R₂ = 12 Ω, sunt legate în paralel. Gruparea astfel formată este conectată la bornele unui generator de tensiune electromotoare E = 40 V și rezistență interioară diferită de zero. Puterea electrică consumată de consumatorul de rezistență electrică R₁ este P₁ = 72 W.

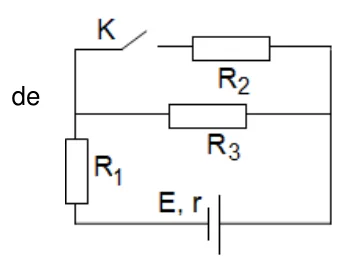

III. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Bateria are parametrii E = 12 V și r = 1 Ω. Cele trei rezistoare au rezistențele R₁ = 13 Ω, R₂ = 15 Ω, respectiv R₃ = 10 Ω. Inițial întrerupătorul K este deschis. Schema circuitului este pe pagina 3 a subiectului.

III. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Bateria are parametrii E = 12 V și r = 1 Ω. Cele trei rezistoare au rezistențele R₁ = 13 Ω, R₂ = 15 Ω, respectiv R₃ = 10 Ω. Inițial întrerupătorul K este deschis.

III. Rezolvați următoarea problemă: Un consumator cu puterea nominală P₁ = 108 W funcționează normal când este conectat în serie cu un rezistor având rezistența electrică R₂ = 2,25 Ω la bornele unui generator. Tensiunea electromotoare a generatorului este E = 48 V, iar rezistența interioară este r. Știind că intensitatea curentului debitat de sursă este I = 4 A, determinați:

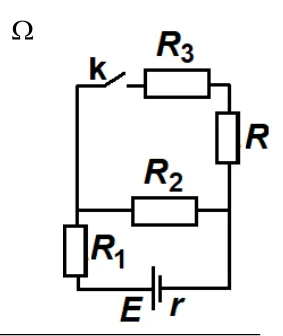

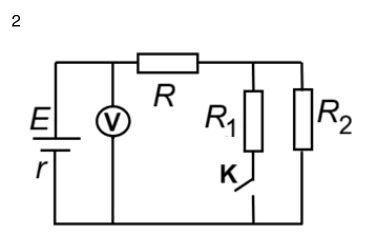

III. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Se cunosc R₁ = R₂ = 10 Ω și R = 15 Ω. Inițial întrerupătorul K este deschis. În aceste condiții puterea dezvoltată de rezistorul R₂ este P₂ = 2,5 W, iar randamentul de transfer al energiei de la sursa de tensiune la circuitul exterior este η ≅ 0,83 (= 5/6). Se consideră că voltmetrul este ideal (Rᵥ → ∞). Calculați:

III. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Se cunosc R₁ = R₂ = 10 Ω și R = 15 Ω. Inițial întrerupătorul K este deschis. În aceste condiții puterea dezvoltată de rezistorul R₂ este P₂ = 2,5 W, iar randamentul de transfer al energiei de la sursa de tensiune la circuitul exterior este η ≅ 0,83 (= 5/6). Se consideră că voltmetrul este ideal (Rᵥ → ∞). Calculați:

III. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Se cunosc R₁ = R₂ = 10 Ω și R = 15 Ω. Inițial întrerupătorul K este deschis. În aceste condiții puterea dezvoltată de rezistorul R₂ este P₂ = 2,5 W, iar randamentul de transfer al energiei de la sursa de tensiune la circuitul exterior este η ≅ 0,83 (= 5/6). Se consideră că voltmetrul este ideal (Rᵥ → ∞). Calculați:

III. Rezolvați următoarea problemă: (15 puncte) Două becuri cu puterile nominale P₁ = 100 W și P₂ = 60 W sunt conectate în serie la bornele unei surse cu tensiunea electromotoare E = 100 V și rezistență interioară r necunoscută. Se constată că becurile funcționează la parametri nominali. Puterea electrică totală produsă de sursă în timpul funcționării normale a becurilor este P_total = 200 W. Neglijând variația rezistenței electrice a becurilor cu temperatura în timpul funcționării normale, determinați:

III. Rezolvați următoarea problemă: Circuitul electric din figura alăturată conține două rezistoare cu rezistențele electrică R₁ = 16 Ω și R₂, un bec (B) și un ampermetru ideal (Rₐ = 0 Ω). Becul (B) are intensitatea nominală Iₙ = 0,5 A și puterea nominală Pₙ = 8 W, iar rezistența interioară a generatorului este r = 1 Ω. Becul funcționează la parametri nominali, iar curentul electric prin ampermetru are intensitatea Iₐ = 3 A. Determinați: Schema de pe pagina 3 reprezintă rezistorul R₂, becul B și rezistorul R₁ pe trei ramuri paralele, alimentate de generatorul E, r. Ampermetrul măsoară curentul total prin generator.

III. Rezolvați următoarea problemă: Circuitul electric din figura alăturată conține două rezistoare cu rezistențele electrice R₁ = 16 Ω și R₂, un bec (B) și un ampermetru ideal (R_A = 0 Ω). Becul (B) are intensitatea nominală Iₙ = 0,5 A și puterea nominală Pₙ = 8 W, iar rezistența interioară a generatorului este r = 1 Ω. Becul funcționează la parametri nominali, iar curentul electric prin ampermetru are intensitatea I_A = 3 A.

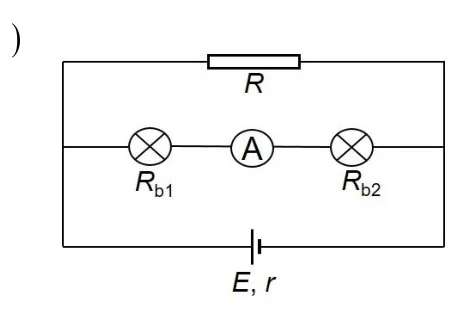

III. Rezolvați următoarea problemă: (15 puncte) În circuitul electric prezentat în figura alăturată generatorul electric are tensiunea electromotoare E = 11 V și rezistența interioară r = 1,5 Ω, iar cele două becuri au rezistențele electrice R_b₁ = 3,0 Ω și R_b₂ = 5,0 Ω. Intensitatea curentului electric indicată de ampermetrul ideal (R_A = 0 Ω) este I_A = 1,0 A, iar cele două becuri din circuit funcționează la parametri nominali. Determinați:

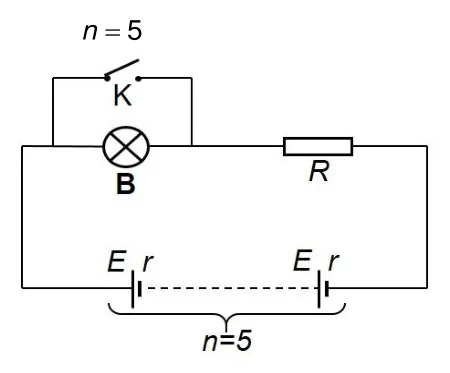

III. Rezolvați următoarea problemă: Circuitul electric din figura alăturată este alimentat la o baterie alcătuită din n = 5 generatoare identice înseriate, având fiecare tensiunea electromotoare E = 20 V și rezistența interioară r = 4 Ω. Becul montat în circuit (B) are tensiunea nominală Uₙ = 50 V și puterea nominală Pₙ = 25 W. Întrerupătorul (K) este deschis, iar becul funcționează la parametri nominali. Determinați: Schema circuitului este pe pagina 3 a subiectului.

III. Rezolvați următoarea problemă: Circuitul electric din figura alăturată este alimentat la o baterie alcătuită din n = 5 generatoare identice înseriate, având fiecare tensiunea electromotoare E = 20 V și rezistența interioară r = 4 Ω. Becul montat în circuit (B) are tensiunea nominală Uₙ = 50 V și puterea nominală Pₙ = 25 W. Întrerupătorul (K) este deschis, iar becul funcționează la parametri nominali. Determinați: Schema circuitului este în figura aferentă subiectului III de pe pagina 3.

III. Rezolvați următoarea problemă: (15 puncte) La bornele unui generator cu rezistența interioară r = 3 Ω se conectează o grupare paralel formată dintr-un bec și un rezistor. Rezistența electrică a rezistorului este R = 20 Ω. Parametrii nominali ai becului sunt Uₙ = 6 V și Iₙ = 0,2 A. Becul funcționează la parametrii nominali.

III. Rezolvați următoarea problemă: O sursă cu tensiunea electromotoare E = 24 V și rezistența interioară r = 1,0 Ω alimentează circuitul a cărui schemă este reprezentată în figura alăturată. Rezistențele rezistorilor sunt R₁ = 5,0 Ω, R₂ = 10 Ω, R₃ = 14 Ω și respectiv R = 1,0 Ω. Calculați:

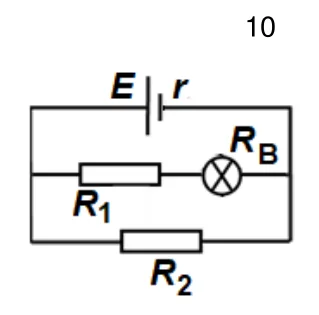

III. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Se cunosc: r = 1,5 Ω, R₁ = 5 Ω, R₂ = 10 Ω și rezistența becului R_B = 5 Ω. Intensitatea curentului electric prin bec este I_B = 2 A, iar conductoarele de legătură au rezistența electrică neglijabilă.

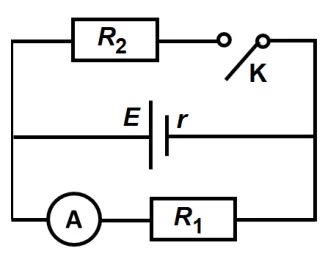

III. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Cele două rezistoare au rezistențele electrice R₁ = R₂ = 40 Ω, iar rezistența interioară a bateriei este r = 10 Ω. Atunci când întrerupătorul K este deschis, ampermetrul ideal (Rₐ ≅ 0 Ω) indică I₀ = 0,6 A, iar când întrerupătorul este închis ampermetrul indică I₁ = 0,5 A. Determinați:

III. Rezolvați următoarea problemă: (15 puncte) În figura alăturată este reprezentată schema unui circuit electric. Cele două rezistoare au rezistențele electrice R₁ = R₂ = 40 Ω, iar rezistența interioară a bateriei este r = 10 Ω. Atunci când întrerupătorul K este deschis, ampermetrul ideal (Rₐ ≅ 0 Ω) indică I₀ = 0,6 A, iar când întrerupătorul este închis ampermetrul indică I₁ = 0,5 A. Determinați:

III. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. La bornele bateriei cu rezistența interioară r = 2 Ω se conectează în serie un bec și un rezistor. Tensiunea la bornele becului este U₁ = 30 V, iar intensitatea curentului prin baterie este I = 3 A. Bateria furnizează circuitului exterior puterea electrică P = 270 W. Determinați:

III. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. La bornele bateriei cu rezistența interioară r = 2 Ω se conectează în serie un bec și un rezistor. Tensiunea la bornele becului este U₁ = 30 V, iar intensitatea curentului prin baterie este I = 3 A. Bateria furnizează circuitului exterior puterea electrică P = 270 W. Determinați: Schema circuitului de la subiectul III, pagina 3, face parte din enunț.

III. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. La bornele bateriei cu rezistența interioară r = 2 Ω se conectează în serie un bec și un rezistor. Tensiunea la bornele becului este U₁ = 30 V, iar intensitatea curentului prin baterie este I = 3 A. Bateria furnizează circuitului exterior puterea electrică P = 270 W. Determinați:

III. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. La bornele bateriei cu rezistența interioară r = 2 Ω se conectează în serie un bec și un rezistor. Tensiunea la bornele becului este U₁ = 30 V, iar intensitatea curentului prin baterie este I = 3 A. Bateria furnizează circuitului exterior puterea electrică P = 270 W. Determinați: Schema circuitului de la subiectul III, pagina 3, face parte din enunț.

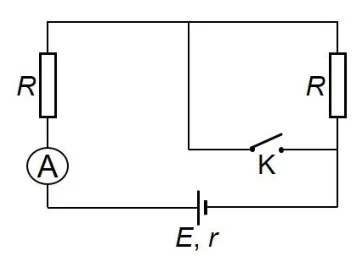

III. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Rezistorii au aceeași rezistență electrică, R = 8 Ω, iar rezistența interioară a generatorului este r = 2 Ω. Inițial întrerupătorul (K) este deschis, iar ampermetrul ideal montat în circuit (R_A ≅ 0 Ω) indică intensitatea I = 1 A. Determinați:

III. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Rezistorii au aceeași rezistență electrică, R = 8 Ω, iar rezistența interioară a generatorului este r = 2 Ω. Inițial întrerupătorul (K) este deschis, iar ampermetrul ideal montat în circuit (R_A ≅ 0 Ω) indică intensitatea I = 1 A. Schema circuitului aferentă subiectului III se află pe pagina 3.

III. Rezolvați următoarea problemă: În figura alăturată este reprezentată schema unui circuit electric. Rezistorii au aceeași rezistență electrică, R = 8 Ω, iar rezistența interioară a generatorului este r = 2 Ω. Inițial întrerupătorul (K) este deschis, iar ampermetrul ideal montat în circuit (R_A ≅ 0 Ω) indică intensitatea I = 1 A. Determinați:
